VQC4301-5好品质SMC两位5通电磁阀
安装位置：
流量增大，阀体尺寸减小
节能，省空间
消耗功率: 0.1W(带节电回路)、0.35W(标准)
・电磁阀连续通电时，由于线圈发热、温度上升可能会造成电磁阀性能下降、寿命降及对周边元件造成不良影响。
因此长时间通电或当 1 天之内通电时间长于断电时间的情况下，请使用 DC 规格及省电力型、或者另外准备 VQ 系列功率型及长期通电型电磁阀。
另外，根据使用条件(特别是 DC 规格的电磁阀)，使用上记以外的电磁阀时请与本公司确认。而且，电磁阀为 N.O.(常闭型)时，也有缩短通电时间的方法。
寿命: 2亿次(间隙密封), 7000万次(弹性密封)
对应插入式底板
插入式金属底板(IP40)/插入式插头连接底板(IP67)

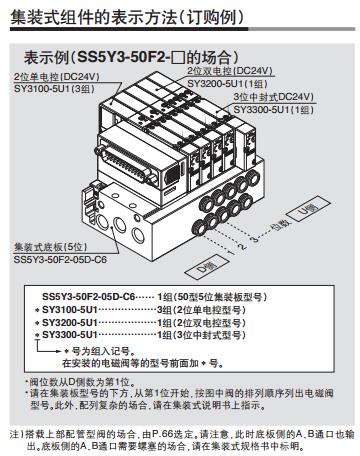

集装式型号: SS5Y3, SS5Y5，SS5Y7
qVV5K3-20型、40型的场合
使用说明：
3通阀安装时，把不要的在集装式底板上的R通口(打有标记侧)使用橡胶堵头(VK3000-8-1)塞住。请参见右图。
w其它的集装式
3通阀可原样安装。
注1)把3通阀变更为5通阀时，必须把堵头卸掉。
注2)把3通阀(VK300)安装在5通阀(VK3000)的集装式底板上的场合，常位状态变成常断型(N.C.)。
需常通型(N.O.)的场合，把5通阀的A通口请用堵头塞住使用。
注3)底板配管型的场合，3通阀的A通口成为5通阀的A通口。
电磁阀用于吹气场合时请使使用外部先导式。
请注意当内部先导、外部先导在同一集装板内使用时，吹气有可能导致压力下降、对内部先导阀造成影响。
给外部先导口供给已规定压力范围的压缩空气，使用双电控型在进行吹气时，吹气时请保持通电。
