日本SMC5通电磁阀系列选型VFS5310-5D-06

我要询价

日本SMC5通电磁阀系列选型VFS5310-5D-06

应用原理：

先导口不直接排气，保护环境

VV5FS2-30集装式可将先导阀排出的气从集

能长时间保持气缸停在中位

与内置有两个单向阀的中位止回隔板的组合，

可使气缸长时间保持停在中位，而不受阀芯与阀套之间的漏气情况所影响。

装板侧集中排出，能防止噪声和油雾对环境造成污染

工作结束后停止供气并释放残余压力时，气缸可能会偏离初始位置，使用防止压降隔板，能够使气缸长时间停在初始位置。

SUP塞板

一个集装式上要提供2种及以上的不同压力时，请在供气压力不同的位置间插入供气塞板。

EXH塞板

当阀的排气影响回路上的其他阀，或在标准集装阀上使用反向加压阀时，请在想分开排气的位置间加入排气塞板

5通电磁阀 VFS
间隙密封

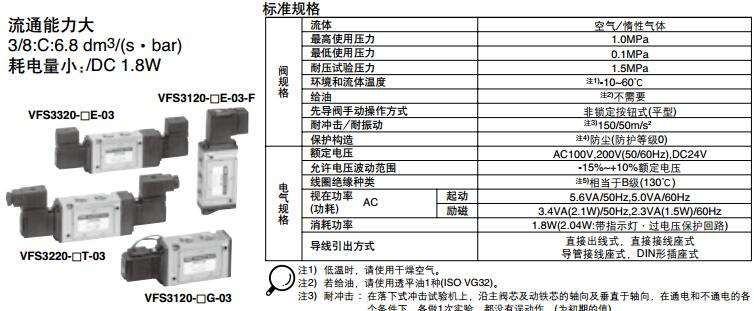

	系列/CAD流量特性适合缸径消耗功率 (W)4/2→5/3 (A/B→R1/R2)C[dm3/(s·bar)]bCvVFS1000 1.80.190.40φ501.8VFS2000 3.50.320.85φ63VFS3000 6.80.121.6φ80VFS4000 120.223.1φ140VFS5000 200.134.7φ160VFS6000 380.109.0φ200特长主阀采用间隙密封方式。多种尺寸的扩展品种。用于驱动中、大型缸。多种集装式可选组件。可以对应(VFS2000/3000/4000底板配管型)控制单元。
