选择气缸的品种
根据气缸承担任务的要求来选择气缸的品种。例如要求气缸到达行程终端无冲击现象和撞击噪声，应选缓冲气缸；如要求重量轻，应选轻型缸；要求安装空间窄且行程短，可选薄型缸；有横向负载，可选带导杆气缸；要求制动精度高，应选锁紧气缸；不允许活塞杆旋转，可选具有杆不回转功能的气缸；除活塞杆作直线往复运动外，还需缸体做摆动，可选耳轴式或耳环式安装方式的气缸等。下图是SMC气缸主要特征表，选型时可以参照。
气缸的空气消耗量是指气缸做一次往复运动所消耗的空气量Vc，气缸做一次往复运动，气缸至换向阀之间的配管所消耗的空气量为Vt。
预选了缸径和行程后，必须验算一下气缸的缓冲能力是否符合要求。
预选气缸行程
根据气缸的操作距离及传动机构的行程比来预选气缸的行程。为便于安装调试，对计算出的行程要留有适当余量。应尽量选为标准行程，可供货速度，成本降。
预选气缸的缸径
根据气源供气条件，确定气缸的使用压力P。P应小于减压阀进口压力的85%。
已知F，η和P，对单作用气缸，预设杆径与缸径之比d/D=0.5，根据前面所述气缸理论力的计算公式和负载率计算公式，便可选定缸径D；对双作用气缸，同样使用前面所述气缸理论力的计算公式和负载率计算公式，便可选定缸径D。缸径D的尺寸应标准化。
气缸的选用在气动使用中经常涉及到，下面是气缸的选型方法和选型步骤。
根据气缸的负载状态，确定气缸的轴向负载力F。
根据负载的运动状态，预选气缸的负载率η。
常用的安装方式有：基本型、脚座型、杆侧法兰型、无杆侧法兰型、单耳环型、双耳环型、杆侧耳轴型、无杆侧耳轴型、中间耳轴型等。

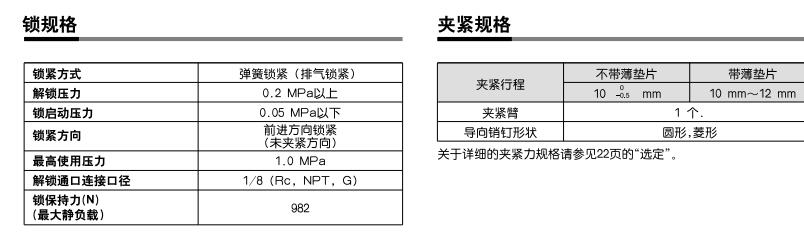

 | 种类系列/CAD导销形状缸径 (mm)标准型(标准磁石内置型)CKQG 圆柱形菱形50标准型(磁石内置型)CKQP 带锁型(标准磁石内置型)CLKQG 带锁型(磁石内置型)CLKQP 特长同时夹紧和定位。适应广泛的工件形状(导销55种)。可选择缸体形状(4种)，适应广泛条件。结合工件可选择夹紧位置高度。 |
