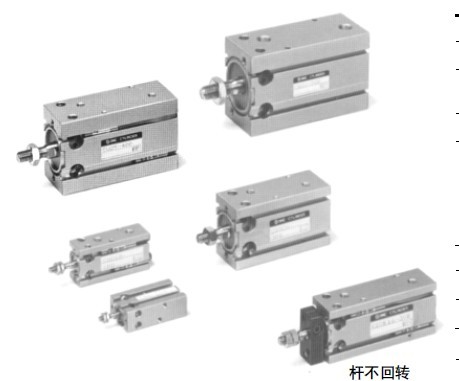

自由安装型SMC气缸应用领域L-CDM2YB25-300
安装方式：
基本安装型：利用气缸缸体上的螺纹或通孔等进行安装
脚座型：通过L型叫做进行安装
法兰型：通过法兰进行安装，分杆侧法兰安装、无杆侧法兰安装
耳环型：通过耳环进行安装，可以实现气缸的摆动，分为单耳环、双耳环和和一体耳。
耳轴型：通过耳轴进行安装，可以实现气缸的摆动，分为无杆侧耳轴、杆侧耳轴和中间耳轴。
CJ2X/CUX/CQSX… 速气缸
CJP/CJPB/CJPS 针型气缸
CLQ/CLQ 薄型锁紧气缸
CLS/CLS 带锁气缸
CNA/CNAW 带锁气缸
CNG 带锁气缸
CNS/CNS 带锁气缸
CQM 薄型气缸
CQM/CQM 薄型气缸
气缸的瞬态特性：
电磁阀换向，气源经A口向气缸无杆腔充气，压力P1上升。有杆腔内气体经B口通过换向阀的排气口排气，压力P2下降。当活塞的无杆侧与有杆侧的压力差达到气缸的较动作压力以上时，活塞开始移动。活塞一旦启动，活塞等处的摩擦力即从静摩擦力突然降至动摩擦力，活塞稍有抖动。活塞启动后，无杆腔为容积增大的充气状态，有杆腔为容积减小的排气状态。随外负载大小和充排气回路的阻抗大小等因素的不同，活塞两侧压力P1和P2的变化规律也不同，因而导致活塞的运动速度及气缸的有效输出力的变化规律也不同。下图是气缸的瞬态特性曲线示意图。从电磁阀通电开始到活塞开始运动的时间为延迟时间。从电磁阀通电开始到活塞到达行程末端的时间为到达时间。
从上图可以看出，在活塞的整个运动过程中，活塞两侧腔室内的压力P1和P2以及活塞的运动速度U都在变化。这是因为有杆腔虽然排气，但容积在减小，顾p2下降趋势变缓。若排气不畅，p2还可能上升。无杆腔虽充气，但容积在增大，若供气不足或活塞运动速度过快，p1页可能下降。由于活塞两侧腔内的压力差在变化，有影响到有效输出力及活塞运动速度的变化。假如外负载力及摩擦力页不稳定的话，则气缸两腔的压力和活塞运动速度的变化更复杂。
