气缸结构：

气缸的较大耗气量qr=0.046*10^2*300*(0.6+0.102)=968.76(L/min)，因此选用cv值为1.0或有效截面积为18mm左右的电磁阀即可满足流量要求。

若气缸的使用压力为0.5Mpa，较大速度为200mm/s，则气缸的较大耗气量为qr=553.84。

如果缸径D为50cm，较大速度为300mm/s，使用压力为0.6Mpa，则气缸的较大耗气量为qr=242.19，因此选用cv值选用0.3左右的即可。

PS:非经验公式：较大耗气量=缸径（cm计）平方再乘以系数10（此时使用压力为0.6MPa，较大速度为300mm/s）

平均耗气量是气缸在气动系统的一个工作循环周期内所消耗的空气流量。可以表示成：

qca：气缸的平均耗气量，L/min(ANR)；

N：气缸的工作频率，即每分钟内气缸的往复周数，一个往复为一周，周/min；

L：气缸的行程，cm；

d：换向阀与气缸之间的配管的内径；cm

ld：配管的长度，cm。

例如，缸径D为100mm（10cm）、行程L为100mm（10cm）的气缸，动作频率N为60周/min，d=10mm（1cm），ld=60mm（6cm），

产品介绍：

CA1的改进型。缸筒与缸盖为四拉杆连接，拉杆不伸出端盖外。外形美观。

导向套和活塞杆的加工精度高，活塞杆下垂表小。安装精度高。

气缸承担任务的要求来选择气缸的品种。例如要求气缸到达行程终端无冲击现象和撞击噪声，

应选缓冲气缸；如要求重量轻，应选轻型缸；要求安装空间窄且行程短，可选薄型缸；有横向负载，可选带导杆气缸；

要求制动精度高，应选锁紧气缸；不允许活塞杆旋转，可选具有杆不回转功能的气缸；

除活塞杆作直线往复运动外，还需缸体做摆动，可选耳轴式或耳环式安装方式的气缸等。

应用说明：

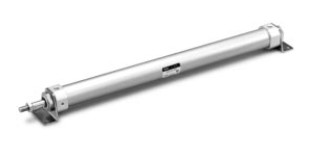

缸筒为不锈钢，耐外部冲击。缸盖与活塞用铝合金，缸筒与端盖为压铆链接，端盖外表面铣成四个平面，安装空间小，安装方便，重量轻。

采用特殊防尘圈，防尘好。导向套与活塞杆，缸筒与耐磨环间隙小，缸体与安装脚座的安装精度高，密封圈耐磨性好，寿命长，能高速驱动

气缸的耗气量可以分成较大耗气量和平均耗气量。

较大耗气量是气缸以较大速度运动时所需要的空气浏览，可以表示成：

例如缸径D为10cm，较大速度为300mm/s，使用压力为0.6Mpa，则

缓冲腔加大，有采用了新的缓冲密封圈，缓冲能力比CA1增大30%。

能高速驱动。缓冲阀未露出缸盖之外，安全，易调节。通口与缓冲阀在同一平面上。

MB1为四拉杆不外露的方形断面气缸，磁性开关可装在四面的沟槽内。
