订购SMC标准气缸选型指南CP96SDB50-200

基本要点：

气缸的空气消耗量是指气缸做一次往复运动所消耗的空气量Vc，气缸做一次往复运动，气缸至换向阀之间的配管所消耗的空气量为Vt。

气缸承担任务的要求来选择气缸的品种。例如要求气缸到达行程终端无冲击现象和撞击噪声，应选缓冲气缸；如要求重量轻，应选轻型缸；要求安装空间窄且行程短，可选薄型缸；有横向负载，可选带导杆气缸；要求制动精度高，应选锁紧气缸；不允许活塞杆旋转，可选具有杆不回转功能的气缸；除活塞杆作直线往复运动外，还需缸体做摆动，可选耳轴式或耳环式安装方式的气缸等。下图是SMC气缸主要特征表，选型时可以参照。

由于耳环上的轴承及活塞杆的导向精度高、耐磨性好，故活塞杆下垂小，气缸寿命长，能高速驱动，防尘效果好，防尘圈更换方便。外形轻巧，安装容易、缸身耐冲击

缸筒为不锈钢，耐外部冲击。缸盖与活塞用铝合金，缸筒与端盖为压铆链接，端盖外表面铣成四个平面，安装空间小，安装方便，重量轻。采用特殊防尘圈，防尘好。导向套与活塞杆，缸筒与耐磨环间隙小，缸体与安装脚座的安装精度高，密封圈耐磨性好，寿命长，能高速驱动

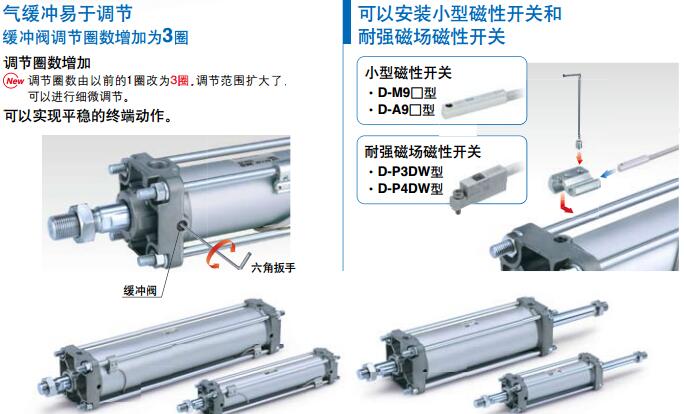

CA1的改进型。缸筒与缸盖为四拉杆连接，拉杆不伸出端盖外。外形美观。导向套和活塞杆的加工精度高，活塞杆下垂表小。安装精度高。缓冲腔加大，有采用了新的缓冲密封圈，缓冲能力比CA1增大30%。能高速驱动。缓冲阀未露出缸盖之外，安全，易调节。通口与缓冲阀在同一平面上。

MB1为四拉杆不外露的方形断面气缸，磁性开关可装在四面的沟槽内。

性能参数：
