概述SMC电气比例阀ITV3030-14F4L结构材质
比例阀性能：
比例阀与电气信号成比例对空气压力进行无级控制
灵敏度：0.2kPa(100kPa)
线性度：±1％以内(F.S.)

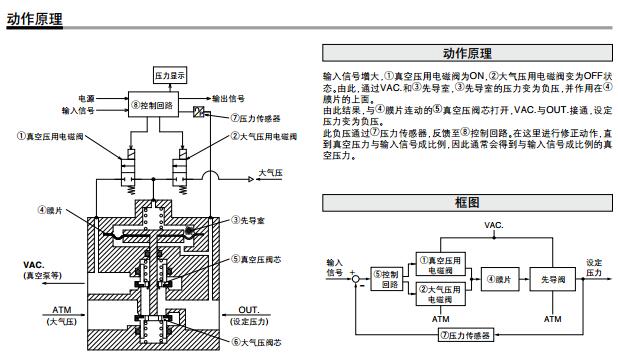

输入信号增大，:真空压用电磁阀为ON，@大气压用电磁阀变为OFF状态。
由此，通过VAC.和.先导室，.先导室的压力变为负压，并作用在;膜片的上面。
由此结果，与;膜片连动的=真空压阀芯打开，VAC.与OUT.接通，设定压力变为负压。
此负压通过>压力传感器，反馈至2控制回路。
在这里进行修正动作，直到真空压力与输入信号成比例，因此通常会得到与输入信号成比例的真空压力。
迟滞：0.5％以内(F.S.)
通信：CC-Link, DeviceNet, PROFIBUS DP, RS-232C
比例阀注意事项：
较供给真空压力为比设定的真空度较大值13.3kPa的真空压力。
注2) 2线式DC4~20mA的不能用。需要的电源电压为(DC24V或DC12~15V)。
注3) 不含过电流回路状态的值。考虑过电流回路的话，根据输入电流，输入阻抗会变化。输入电流DC20mA的场合，在350Ω以下。
负载阻抗不到100kΩ时，ITV的DC1~5V模拟输出测量的场合，模拟监控输出精度有可能达不到±6%(F.S.)。
一定要在±6%时，另行咨询。此外，对输出压力并无影响。
注4) 模拟输出和开关输出可任选一。
另外，关于选择开关输出，NPN输出和PNP输出可任选一。
预置输入型上没有带输出信号的功能，请注意。
注5) 关于其它压力单位的表示请另外咨询。
注6) 通信规格的场合，较大消耗电流在0.16A以下。
注7) 通信规格的场合，质量约增加80g(PROFIBUS DP的场合100g)。
注8) 上述特性(规格)仅限于静态，输出侧消耗空气的场合，压力会变动。
