CDUJB20-30D，新款SMC小型自由安装气压缸

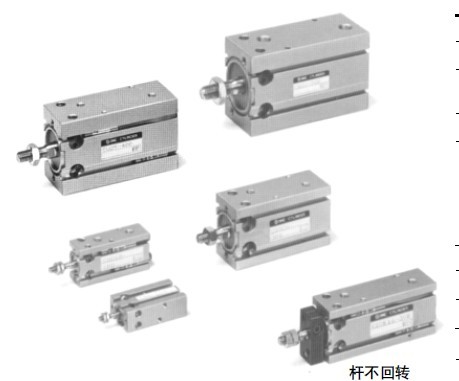

CUJ 系列 小型自由安装气压缸 Φ12-Φ20
详细
和CU系列相比的节省空间气缸，总长缩短了64%，容积减少了70%
带磁性开关 (CDUJ系列: CDUJ)
字段描述 字段取值 取值描述
内置磁环 D 内置磁环
安装方向 B 横向安装
缸径 20 缸径 20mm
动作方式 D 双作用
杆端螺纹 - 杆端内螺纹
磁性开关型号 - 无磁性开关 磁环内置 无开关安装导轨
磁性开关个数 - 2个 或 无
订制规格 - 标准
小心接近安装
1.如下图所示，当带有自动开关的气缸彼此相邻时，在它们之间提供一个空间
至少是下表中显示的金额。
如果空间不足，相邻气缸中的磁铁可能会导致自动开关发生故障。
将屏蔽板（厚度为0.2至0.3毫米的钢板）安装到侧面，可以减少空间
圆筒。在ø6内径的情况下，一定要将屏蔽板安装在气缸A上（在表面上
与开关槽相对）。
下面显示的是另售的屏蔽板（MU-S025）的尺寸以供参考。
2.在带有自动开关的ø6缸径缸体的情况下，将自动开关凹槽侧面保持至少2.5毫米
一种磁性物质。
如果磁性材料在2.5毫米内靠近，则由于磁力下降，自动开关可能会发生故障。
如果要使用该表面进行安装，则需要由非磁性物质（铝等）构成的隔离垫，如下图所示。
