实物图样：

端盖：

端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端

盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外

部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精

烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑

动部分长度来决定。滑动部分太短，易引起早期磨损和卡死。活

件。端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金

压铸，微型缸有使用黄铜材料的。

活塞：

活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气，设

有活塞密封圈。活塞上的耐磨环可提高气缸的导向性，减少活塞

度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量

，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸

密封圈的磨耗，减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙

塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。

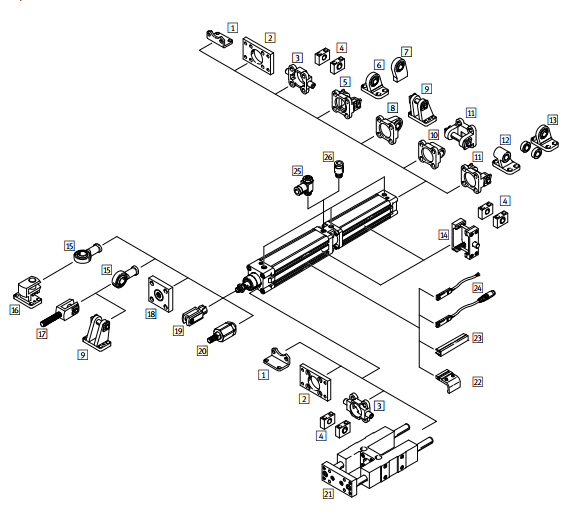

元件一览：

1脚安装

HNC

用于轴承和端盖10

2法兰安装

FNC

用于轴承或端盖10

3耳轴法兰

ZNCF

用于轴承或端盖11

4 Trunnion支持

LNZG

- 13

5旋转法兰

SNC

对于端盖13

6 Clevis脚

LSNG

带球面轴承16

7 Clevis脚

LSNSG

焊接式，带球面轴承16

8旋转法兰

SNCS

带端盖的球面轴承14

9 Clevis脚

LBG

- 16

aJ旋转法兰

SNCL

对于端盖15

aA旋转法兰

SNCB

用于端盖14

aB Clevis脚

LNG

- 16

aC Clevis脚

LSN

带球面轴承16

aD耳轴安装套件

DAMT

用于安装在圆筒外形筒12的任何地方

aE杆眼

SGS

带球面轴承17

aF直角U形脚

LQG

- 16

aG杆六角头

SGA

与男性线程17

aH连接件

KSG

用于补偿径向偏差17

aI杆胡克斯

SG

允许气缸在一个平面17上旋转运动

bJ自动调心杆联轴器

FK

用于补偿径向和角度偏差17

bA指导单位

冯

用于保护标准油缸在高扭矩负载下扭转18

bB安装套件

SMB-8锋

用于接近传感器SMT-8，当与引导单元FENG 18结合使用时安装在气缸上

bC插槽盖

ABP-5-S

保护传感器电缆并使污垢远离传感器插槽19

bD接近传感器

SME / SMT-8

可以集成在圆筒外形筒19中

bE单向流量控制阀

GRLA

调整速度17

bF推入配件

QS

用于连接标准外径的压缩空气管
