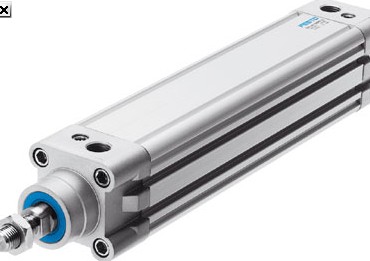

进口德国费斯托标准气缸DSBC-32-20-PPVA-N3

进口德国费斯托标准气缸DSBC-32-20-PPVA-N3

产品说明：

标准气缸符合 ISO 15552(对应已撤销的标准 ISO 6431,

DIN ISO 6431, VDMA 24 562,NF E 49 003.1和UNI 10290)DIN

DSBC-…-P2 – 带波纹管组件 DADB，

标准孔型1波纹管组件是无泄漏系统。

要防止吸入不需要的介质，管式排气和进气必须通过连接部分处的压力补偿孔 1。

该组件保护活塞杆、密封件和轴承免受多种介质的侵入，例如：

? 灰尘? 碎屑? 油? 油脂? 燃油订购波纹管组件如果使用波纹管组件，加长活塞杆就必要。

通过模块化产品系统或作为附件订购波纹管组件。这种情况下必须注意：

通过模块化产品系统订购:

选择特性 P2，波纹管组件供货时已安装在轴承盖上。

所需活塞杆加长量自动考虑在内。就无需给特性 …E 给定一个值。

DSBC-…-C [mm] 10 … 2000

DSBC-…-E1/-E2/-E3 [mm] 10 … 2000 –

DSBC-…-P2 [mm] 10 … 500 –

DSBC-…-…E [mm] 1 … 2000

DSBC-…-…L [mm] 1 … 2000

双作用? 用于电子式位置感测? 可提供抗扭转

EX4: 用于防爆区域? 附件丰富，可将气缸几乎安装在任意地方? 三种缓冲形式:

– P 缓冲: 两端带弹性缓冲垫– PPS

缓冲:气动缓冲，双端自调节– PPV

缓冲:气动缓冲，两端可调

 用模块化产品系统可按照个性需求配置派生型

 派生型众多，灵活性佳DSBC-…-C – 带夹紧装置，标准孔型

 标准孔型? 可将活塞杆保持或夹持在任意位置

即使在交替负载、工作压力波动或系统出现泄漏的情况下，

活塞杆也能长时间夹持在位置上用在安全相关的应用场合时需要采用额外措施；

结构特点 活塞/活塞杆/缸筒

工作方式 双作用

气接口

DSBC-… Gx G? G? Gy Gy G? G?

DSBC-…-C M5 Gx Gx Gx Gx Gx Gx

活塞杆螺纹 M10x1.25 M12x1.25 M16x1.5 M16x1.5 M20x1.5 M20x1.5 M27x2

行程

DSBC-… [mm] 1 … 2800

DSBC-…-Q [mm] 1 … 1500 –

DSBC-…-L1 [mm] 10 … 1000

缓冲

DSBC-…-P 两端带弹性缓冲垫

DSBC-…-PPV 气动缓冲，两端可调

DSBC-…-PPS 两端带自调节气动缓冲

缓冲长度

DSBC-…-PPV [mm] 17 19 22 22 31 31 45

DSBC-…-E1/-E2/-E3 [mm] 17 19 15 15 15 15 –

位置感测 通过接近开关

安装方式 通过内螺纹/附件

安装位置 任意
