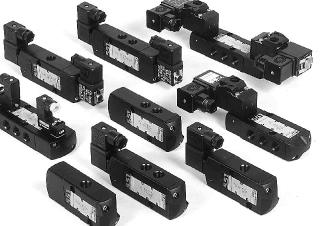

轻合金材质的ASCO电磁阀NFETG551B301SL

轻合金材质的ASCO电磁阀NFETG551B301SL

企业QQ:2880626086

手机；17302157802（微信）

电话：028-84634436-8002

邮箱:17302157802@163.com

联系人;余玲

网址：http://www.shan-rong.net/

NFETG551B301SL 24 / DC

轻合金

车身材质

空气，惰性气

一般信息 产品重量 1.90公斤订单代码G551B301-040装运重量1.90公斤

工作压力等级BAR 工作气压（小 - 较大）2-10

技术信息 驱动方法电磁阀 - 先导式车身材质轻合金线圈类F线圈编号400911-542描述先导式

电磁阀 - 3/2 - 5/2 - 不带手动操作器 - 1/4“（DN8）-G（ISO 228/1） - 孔径：6,0 - 单稳态铝 - 1,8

W线圈类：F-II2GExdIICGb / II2DExtbIIICDb-T6-IP66 / 67目录表电磁阀-3_2-5_2-5_3-一般服务-551-553-CAT-80109GB.pdf

I＆M压力容器电磁阀 - 3_2-5_2-5_3 - 铝 - 551-552-553-IM-505293-001EU.pdf

I＆M电磁阀电磁阀 - WSNF-NF-IM-123620793EU.pdf

管道或端口大小1/4较大环境温度75.00 C较环境温度-40.00℃较大流体温度60.00 C

小流体温度-25.00℃孔径大小6.000

特征

•符合IEC 61508标准（2010）的单稳态滑阀

2H航线）有TÜV（551系列）和EXIDA（551-553系列）

具有完整性级别：HFT = 0时的SIL 2; HFT = 1时的SIL 3

•电磁操作的滑阀具有螺纹端口连接

“NAMUR”界面

•同一个滑阀可适用于3/2 NC或5/2功能进行控制

双作用和单作用执行器

•滑阀的所有排气口均可连接，提供更好的环境

特别TJ用于敏感区域，如洁净室，和

在制药和食品加工领域的应用

•阀门提供环境保护，防止液体，灰尘或灰尘进入

其他异物（环保建筑）

•可外部先导（外部先导气源）将阀门转换为零

通过翻转垫片进行小操作

•电磁阀符合所有相关的欧盟指令

一般

压差2 - 10,4 bar [1 bar = 100 kPa]

流量（6巴QV）1/4 = 700 l / min（ANR）

1/2 = 3000l / min

流体（）温度范围（TS）密封材料（）

空气，惰性气体，过滤-25°C至+ 60°C NBR（丁腈）+ PUR（聚氨酯）

与流体接触的材料

（）确保与材料接触的流体的兼容性得到验证

车身，端盖铝合金，黑色阳极氧化

端盖（弹簧复位）玻璃纤维填充PA

接口板玻璃纤维填充PA

滑阀内部零件Zamak，不锈钢，POM，铝

先导内部零件请参阅特定电磁铁产品目录页面

引导端盖铝

芯管不锈钢

和plugnut不锈钢

芯弹簧不锈钢

密封件NBR

唱片PA

光盘架POM

墨盒（功率）焊接，不锈钢或铝

座椅黄铜

座椅插件POM

遮光线圈铜

骑士环（功率）PTFE（仅限NF / WSNF电磁阀）

3/2 NC - 5/2功能

5/3功能

小号
