日本sMC薄型气缸CDQ2B40-20DZ安装说明
结构原理：
节省空间气缸，薄形、装置紧凑型设计

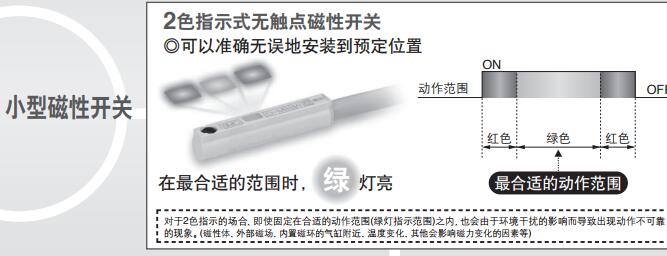

●可在4面安装小型磁性开关 ( Φ12到Φ25的是两面)
●磁性开关不突出表面
●新追加双耳环型、小型脚座型

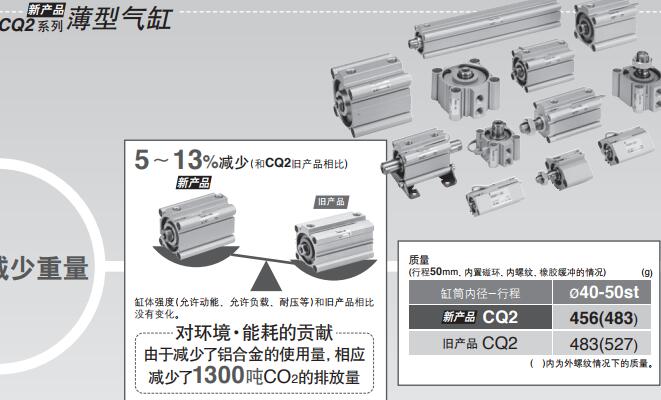

●质量：减少5%到13%(和以前的CQ2系列相比)
●安装螺丝同捆，设定了杆端安装件的型号(省去了分别订购气缸和支件的时间)
●带磁性开关 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)
注意事项：
同样的中间行程，根据中间行程类型的不同，气缸尺寸也会不同。实际选型时请注意。
XB10A：在比行程长的缸筒（55,60,65,70,80,85,90,95）中加装隔板来对应。
例：CQ2B32-57DZ-XB10A（在60行程的专用缸筒中加装3mm的隔板）
XB10：用专用缸体来对应行程。
例：CQ2B32-57DZ-XB10（使用57行程的专用缸筒）
标准型号中的中间行程：在比行程长的缸筒（5,10,15,20,25,30,35,40,45,50,75,100）中加装隔板来对应。
例：CQ2B32-57DZ（在75行程的专用缸筒中加装18mm的隔板）
