特性：

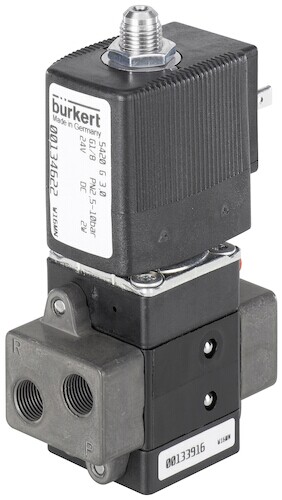

型号 5420 是一种先导式四通座阀，带有伺服隔膜。转换时，要求一个 2.5 bar 的小压差。
可以将阀门安装到带有共用压力供应系统的双通道连接板上。
紧凑型阀门
重叠的线圈
废气可节流
软管、螺纹和法兰接头
座阀结构
孔口DN3.0毫米
端口连接G⅛，管SL 6/4，底座
主体材料聚酰胺
线圈材料聚酰胺，环氧树脂
密封材料NBR
中等中性培养基，例如润滑或未润滑的压缩空气
空气压力质量ISO 8573-1：2010，7.4.4级*
中温-10°C至+ 60°C
中压2.5至10巴
较高环境温度55°C
QNn-Value空气200升/分钟
工作电压24 V DC
24/230 V / 50-60 Hz
电压容差+ 10％
能量消耗
带V DC的版本
带V AC的版本
2瓦
11 VA（浪涌），6 VA（保持）
响应时间
开盘
关闭
30毫秒（压力上升0至90％）
20毫秒（压降100至10％）
占空比100％连续额定
电气连接标签连接器符合DIN EN 175301-803（之前的标准）
DIN 43650）A型用于2508型电缆插头
防护等级IP65，带电缆插头
安装根据需要，较好是执行机构直立
电路功能G.
14
12
2（B）4（A）
1（P）3（R）
4/2路伺服控制电磁阀
流量：QNn值空气[l / min]：和响应时间[ms]：
在+ 20°C，阀门入口处6 bar压力和1 bar压力差下测量。
压力范围[bar]：压至大气压
*为防止膨胀的压缩空气冻结，压力露点必须至少于10 K.
介质的温度。
