YS：

采用弹簧螺钉连接方式，可方便地连接环形电缆端头；内置螺钉锁紧装

提供各种不同的接线点标识，布线更清晰

采用统一的CLIPLINE complete系统附件，降物流成本

置，免维护

采用节省时间的桥接系统，简化电位分配操作

内置抗震防松保护垫圈，接线点安全

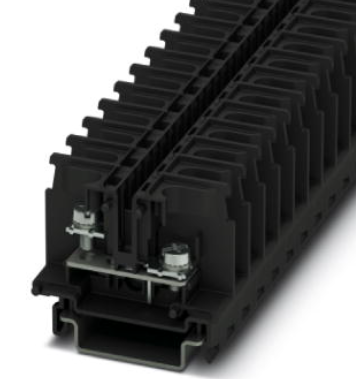

实物图：

定义：

接线端子是为了方便导线的连接而应用的，它其实就是一段封在绝缘塑

料里面的金属片，两端都有孔可以插入导线，有螺丝用于紧固或者松开

的端子排，端子箱，上面全是接线端子，单层的、双层的，电流的，电

压的，普通的，可断的等等。一定的压接面积是为了接触，以

，比如两根导线，有时需要连接，有时又需要断开，这时就可以用端子

在一起，很方便快捷。而且适合的导线互联，在电力行业就有专门

把它们连接起来，并且可以随时断开，而不必把它们焊接起来或者缠绕

及能通过足够的电流。

折叠

产品详情：

连接量

2

电位

1

额定横截面

4 mm²

颜色

黑色

绝缘材料

PC

阻燃等级，符合UL 94

V0

额定浪涌电压

6 kV

牵引力设定点

60 N

导线横截面拉伸力测试

3.5 mm²

牵引力设定点

50 N

支架上紧固测试结果

通过测试

在端板上进行紧固

NS 35

设定点

1 N

电压压降测试结果

通过测试

要求，电压降

冲击测试结果

通过测试

测试规范，冲击测试

DIN EN 50155 (VDE 0115-200):2008-03

冲击形式

半弦

加速度

30g

冲击持续时间

18毫秒

≤ 3.2 mV

温度上升测试结果

通过测试

短路稳定性测试

通过测试

污染等级

3

电涌电压类别

III

绝缘材料组

IIIa

额定条件下的较大功耗

1.02 W

环境温度（运行）

-40 °C ... 110 °C

较大负载电流

32 A

型号：

2905467

2905468

2905469

2905470

2905471

2905472

2905473

2905475

2905480

2905481

2905482

2905353

2905340

2905341

2905342

2905343

2905344

2905345

2905346

2905347

2905348

2905350

2905351

2905421

2905422

2905465

2905466

2905354

2905355

2905356

2905362

2905363

2905364

2905414

2905415

2905416

2905417

2905418

2905419
