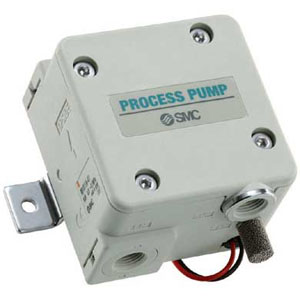

PB1000A 系列 隔膜泵 接液部材质:聚丙烯,

不锈钢规格 电磁阀内置型/气控型(外部切换型)

详细

字段描述 字段取值 取值描述

驱动方式 1 电磁阀内置型

螺纹的种类 - Rc

可选项 - 无

订制规格 - 标准

需要

规范示例

找出放电的先导气压

速率为600 mL / min和放电

内置压力为0.15 MPa

电磁阀类型。

<转移的流体是清水

（粘度为1 mPa·s，比重为

1.0）和电磁阀循环为5 Hz。>

当需要总泵头时

而不是排放压力，a

排出压力为0.1MPa对应

到总泵头10米。

 选择


程序

1.，标记交点

放电速率为600 mL / min

排出压力为0.15MPa。

找到先导气压

标记点。在这种情况下，重点

在放电曲线之间

0.35MPa和0.5MPa，并且基于

关于比例关系

这些线路，先导气压为

这一点约为0.4兆帕。

循环（1 Hz）

从流量中选择

特征图

空气操作（PB1013A）

循环（5 Hz）循环（7 Hz）

周期（1 Hz）周期（5 Hz）周期（7 Hz）

耗气量：内置电磁阀/空气操作

粘度特性：内置电磁阀/空气操作

 需要

规范示例

找出先导气压和先导空气消耗量，排放速率为270 mL / min，排放

压力为0.15MPa，粘度为15mPa·s。

 选择

程序

1.，当粘度为15mPa·s时，

求出放电量与清水的比率

从图表到左边。确定为45％。

2.接下来，在所需规格中粘度为15mP·s，放电速率为270mL / min

示例转换为清水的排放量。

由于45％的清水排放量相当于所需规格的270 mL / mi

270 mL / min 0.45 =约600 mL / min，表明放电速率为600 mL / min

清水需要。

3.然后，根据流量特性找出先导气压和先导空气消耗量

图表。

运动粘度之间

从粘度特征图中选择

1.空气消耗量根据性质（粘度，比重）的不同而有很大差异

转移流体和操作条件（泵头，转移距离）等

通过5 Hz开关循环和0.35的先导气压查找运行的空气消耗量

空气消耗图表中的MPa。

 选择

程序

1.从5 Hz开关周期向上查找SUP = 0.35 MPa的交点。

2.从刚刚发现的点开始，在Y轴上绘制一条线以找到空气消耗量。结果是

约10升/分钟（ANR）。

耗气量的耗气量计算

粘度特性

（粘性流体的流量校正）

警告

警告

1.流量特性适用于

清水（粘度为1 mPa·s，

比重为1.0），无管道

吸入和排出。

2.放电量差别很大

取决于性质（粘度，

流体的比重）

转让和运营条件

（泵头，转移距离）等
