VBA40A-F04GN，SMC增压阀产品样本

VBA40A-F04GN，SMC增压阀产品样本

产品资料：

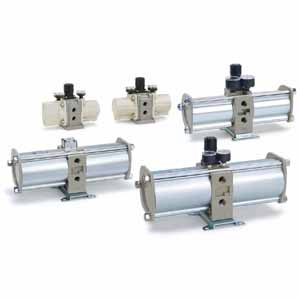

VBA 系列 增压阀


详细

空气较大增压2倍，无需电源

  从气路与空气连接就能较大得到2倍的压力。(VBA111A较大4倍)

气罐可与增压阀直接连接，省空间

字段描述 字段取值 取值描述

主体尺寸1/2基准·手动操作型,增压比2倍

螺纹的种类 F G

接管口径 04 1/2

可选项 GN 压力表·消音器

准标准规格 - 标准品

操作警告说明书：

警告

①冲洗···特别注意零件。

·在配管之前，冲洗管道以去除切屑，切削油和灰尘

导致故障或降增压调节器的耐久性。

②管道尺寸

·确保管道尺寸符合端口尺寸，以实现全部功能

助推器调节器。如果管道太薄，功能将因此减少

压力损失。

③排出空气

·管道排气时，将管道单独连接到排气口。如果

使用集中管道，由于背压可能无法增加压力。

·如果将入口压力和出口压力设置在一起，则空气可能会泄漏

排气口。这不是一种异常现象。

当升压调节器处于待机状态以进行切换时会发生这种情况。

④粒子生成

·由于增压调节器中存在滑动部件，因此会产生颗粒。装空气

净化设备如出风口侧的空气过滤器或雾分离器等

必要。

·增压调节器内部的润滑（润滑脂/涡轮机油）包含在排气。

警告

①气源质量···特别注意零件。

·在增压调节器的入口处连接雾气分离器。如果质量

压缩空气未完全控制，可能导致故障或变质

耐久性。

·虽然在增压调节器的IN端口安装了金属网作为初始

防止异物侵入，不能连续过滤颗粒或分离

引流。确保在入口侧安装雾气分离器（型号AM系列）

助推器调节器。

·如果使用干燥空气（大气压露点-17°C或更），可以使用寿命

缩短了因为内部润滑脂的挥发可以加速。

·仅在出口处连接润滑器。增压调节器中的油积累

可能会导致故障。

·如果产品在排水的情况下使用

过滤器，雾分离器和水箱，排水可能会流出并导致故障。排气

每天排水一次，以防止这种失败。对于自动排水型，也请检查

每天操作一次。

 气动回路

 警告

①了解出口压力误差。

·如果由于不可预见的情况导致出口压力下降的可能性如此

由于设备故障，从而导致重大问题，采取安全措施

系统方面。

·即使增压阀无法正确提升阀门的压力

到达其生命的终点或故障，供应空气继续从中出来

OUT端口和排气口。

·如果入口压力波动很大，出口压力可能过其

设定范围取决于调速器调节，这可能会导致意外

事故的发生。因此，采取安全措施防止异常压力。

②处理残余压力

·释放残余压力以进行机器维护时，请连接3通阀

到增压调节器的出口（见下图）。自止回阀

安装在增压调节器工作，残余压力不能释放

入口侧的残压安全阀
