德国PHOENIX菲尼克斯导线连接器1423965YS

德国PHOENIX菲尼克斯导线连接器1423965YS

企业QQ：2880626087

手机：  15308020014

电话：  028-84634436-8004

传真：  028-84634436-8007

邮箱：  15308020014@163.com

联系人：王倩

YS：

创新且省时 —— QUICKON快速连接，现场安装时多可节省80 %的时间

便捷：轻松快速安装无需特殊工具

一贯的坚固：具备IP68/IP69K和IK07防护等级的壳体可在多种场合中应用

由于采用了防插错极性化与符合DIN EN 0105的防触摸保护，因此可实

现更加安全的连接

简单而安全 —— 将电缆连接器与插拔式连接器和耦合连接共同使用，您

可以对电缆进行快速维修与扩展

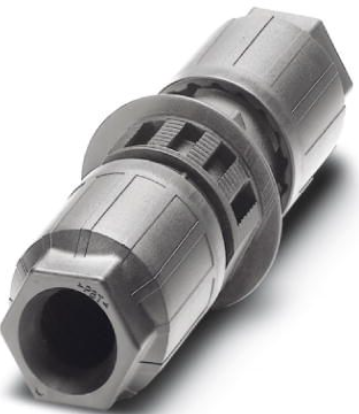

实物图：

特点：

外壳阻燃材料，耐温105℃

连接牢固，不易松脱，连接好后可承受接近80Kg的拉力

单股线多股线皆适用，通用型强

线与线之间直接传导电流，不存在载流量的概念，接头只起紧固作用，并不

参与导电过程，根据电气原理学，电气线路中参与导电的环节越少

耐压绝缘，绝缘电压达600V

操作简单快捷，单个连接器操作约10秒，节约工时，提高施工效率

，性越高。

技术数据：

颜色

灰色

锁定类型

螺钉紧固

连接系统

QUICKON速连

连接方式

快速免剥线

位数

4

注意 针数：

保护等级

IP66

IP68 (2 m / 24 h)

IP69K

环境温度（运行）

-40 °C ... 100 °C

额定电压(II/2)

1000 V

额定电涌电压(III/3)

6 kV

额定电涌电压(III/2)

8 kV

额定电涌电压(II/2)

8 kV

环境温度（存放/运输）

-40 °C ... 100 °C

导线连接时的温度

-5 °C ... 50 °C

3+PE

接合螺母紧固扭矩

10 Nm

紧固扭矩，埋头螺母

5 Nm

柔性导线小横截面

1 mm²

型号：

2907020

2907026

2907027

2907030

2907033

2907046

2907051

2907052

2907053

2907054

2907055

2907056

2907057

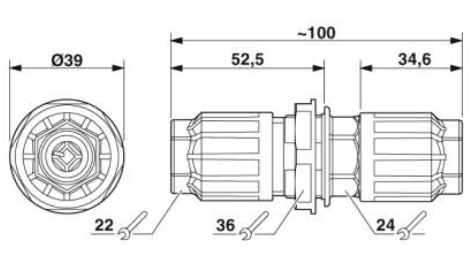

尺寸图：

2907058

2907059

2906937

2906944

2906950

2906877

2906878

2906879

2906885

2906891

2906906

2906907

2906908

2906909

2906910

2906911

2906912

2906913

2906914

2906915

2906924

2906933

2907015

2907019

2906951

2906952

2906954

2906955

2906956

2906957

2906958

2906959

2906988

2906992

2907013

2907014

德国PHOENIX菲尼克斯导线连接器1423965YS
