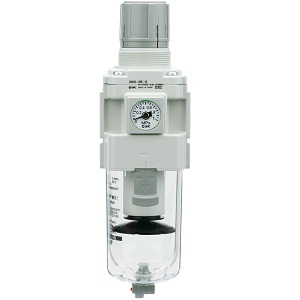

新款AW40-04D-B，SMC过滤减压阀

新款AW40-04D-B，SMC过滤减压阀

AW20-AW60-B 系列 模块式 过滤减压阀(带逆流功能)

详细

过滤器和减压阀一体化，可省空间、省配管

该减压阀内置能将出口侧压力快速排出的机构

字段描述 字段取值 取值描述

主体大小 40 组合件大小

带逆流功能 - 无逆流功能

螺纹的种类 - Rc

接管口径 04 1/2

可选项a - 无安装可选项

可选项b D 浮子式自动排水器N.O.(常开)未加压时冷凝水排出

可选项c - 无压力表，无设定螺母(面板安装用)

准标准a - 0.05～0.85MPa设定，聚碳酸酯杯

准标准b - 带排水活门，溢流型，流向:左→右，

产品标牌、杯注意指示和压力表的单位表示:MPa

订制规格 - 标准

1.无法进行残压处理（出口压力去除）

对于AW20-B到AW60-B，即使入口压力为

累。进行残压处理时，请使用

具有回流功能的过滤器调节器（AW20K-B至AW60K-B）。

2.空气过滤器，过滤器调节器和润滑器的标准碗，

以及润滑器的观察穹顶由制成

聚碳酸酯。不要在他们所处的环境中使用

暴露于或接触有机溶剂，化学品，

切削油，合成油，碱和螺纹锁定解决方案。

1.每2年或压力下降时更换元件

为了防止损坏，以0.1MPa为准，以先到者为准

对元素。

新款AW40-04D-B，SMC过滤减压阀

警告

1.在验证进样口的显示值时设置调节器

和出口压力表。过度旋转调节器旋钮

会对内部零件造成损坏。

2.请勿在压力调节器旋钮上使用工具

造成损坏。必须手动操作。

警告

1.调整前务必解锁旋钮

压力并将其锁定

设定压力。没有遵循

这个程序可能会造成损害

旋钮和出口压力可以

波动。

s将压力调节器旋钮拉至

开锁。 （你可以在视觉上验证这一点

出现“橙色标记”

在差距。）

sPush

压力调节器旋钮到

锁。当旋钮不容易

锁定，左右转动一点

然后推它（当旋钮是

锁定，“橙色标记”，即

差距将消失）。

2.可以使用旋钮盖来防止

粗心操作旋钮。参考

到97页了解详情。

3.当碗安装在碗上时

AW30-B到AW60-B，安装它们

锁定按钮排成一行

前面（或后面）的凹槽

身体避免掉落或损坏碗。
