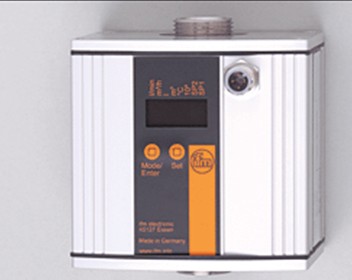

IFM声波流量传感器主要特点SU7000

IFM声波流量传感器主要特点SU7000

适用于水、油和乙二醇溶液

可用于高流量情境

也可对不导电的水进行测量

带有开关输出、模拟输出和脉冲输出

反相保护 是

开机延迟时间 [s] 10

输入

拥有容积流量、总流量和温度的指示

应用 加法器功能; 用于工业应用

安装 通过适配器连接管道

介质 水; 乙二醇溶液; 冷却润滑剂; 油

Medien

粘度油: 7...40 mm²/s (40 °C)

高粘度油: 30...68 mm²/s (40 °C)

介质温度 [°C] -10...80

输入 计数器复位

负载较大值 [Ω] 500

模拟电压输出 [V] 0...10; (可调整量程)

负载电阻小值 [Ω] 2000

脉冲输出 流量计

短路保护 是

短路保护类型 脉冲

过载保护 是

测量/设定范围

测量范围

0...50 l/min 0...3 m³/h

显示范围

0...60 l/min 0...3.6 m³/h

分辨率

0.1 l/min 0.005 m³/h

开关点, SP

0.1...50 l/min 0.005...3 m³/h

复原点, rP

0...49.9 l/min 0...2.995 m³/h

测量值起点, ASP

0...40 l/min 0...2.4 m³/h

测量值终点, AEP

10...50 l/min 0.6...3 m³/h

流量较大值

60 l/min 3.6 m³/h

步距

输出

输出数量 2

输出信号 开关信号; 模拟信号; 脉冲信号; (可配置)

电气设计 PNP/NPN

数字输出数量 2

输出功能 常开/常闭; (可设定参数)

开关量输出DC电压降较大值 [V] 2

开关量输出DC的持续电流负载 [mA] 250; (每个输出)

模拟输出数量 1

模拟电流输出 [mA] 4...20; (可调整量程)

0.

度 [K] ± 3 (Q > 1 l/min)

反应时间

流量监控

反应时间 [s] 0.25; (dAP = 0)

可编程的延迟时间dS, dr [s] 0...50

用于开关量输出的阻尼dAP [s] 0...1

温度监控

抗压强度 [bar] 16

电气数据

工作电压 [V] 19...30 DC; (符合EN 50178 SELV/PELV标准)

电流损耗 [mA] 100

绝缘电阻小值 [MΩ] 100; (500 V DC)

防护等级 III
