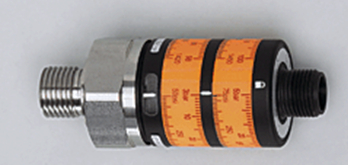

IFM压力变送器主要特性PA3024

IFM压力变送器主要特性PA3024

总精度达 0.5 %

电气数据

工作电压 [V] 9.6...32 DC

绝缘电阻小值 [MΩ] 100; (500 V DC)

防护等级 III

反相保护 是

输出

输出数量 1

输出信号 模拟信号

ISO 11452-2 HF电磁场辐射 100 V/m

ISO 7637-2 pulse 严格等级4

抗冲击

DIN EN 60068-2-27 50 g (11 ms)

DIN EN 61373 类别3

抗震

DIN EN 60068-2-6 20 g (10...2000 Hz)

DIN EN 61373 类别2

MTTF [年] 506

铁路应用

模拟输出数量 1

模拟电流输出 [mA] 4...20

负载较大值 [Ω] 720; (Ub = 24 V; (Ub - 9,6 V) / 20 mA)

过载保护 是

测量/设定范围

测量范围 [bar] 0...10

存在 4...20 mA 或 0...10 V 模拟输出的版本

的过载保护并具长期稳定性

极高的

介质 液体和气体介质

介质温度 [°C] -25...90; (仅根据需求: -40...90 °C)

抗压强度 [bar] 75

爆破压力小值 [bar] 150

压力 相对压力

精度/偏差

工作条件

环境温度 [°C] -25...80

存储温度 [°C] -40...100

外壳防护等级 IP 65

/测试

EMC电磁兼容

EN 61000-4-2 ESD 4 kV CD / 8 kV AD

EN 61000-4-3 HF电磁场辐射 30 V/m

EN 61000-4-4 Burst 2 kV

EN 61000-4-6 射频场感应的传导抗扰度 10 V

干扰辐射 根据公路车辆标准004/104/EC

CISPR 25

抗扰度 根据公路车辆标准004/104/EC

DIN EN 50155 / IEC 60571 Klasse T3, C1, S1

机械技术数据

重量 [g] 223.4

重复精度 [测量范围值的%] < 0,1; (温度波动< 10 K)

特征曲线偏差 [测量范围值的%] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 极限点设定)

长时间稳定性 [测量范围值的%] < ± 0,05; (每6个月)

温度系数零点 [测量范围值的百分比 / 10 K] 0,1; (0...80 °C)

温度系数量程 [测量范围值的百分比 / 10 K] 0,2; (0...80 °C)

反应时间

阶跃函数响应时间 模拟输出 [ms] 3
