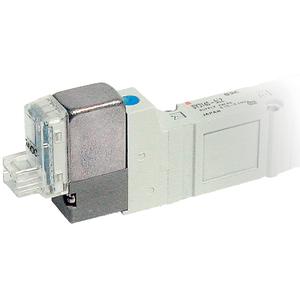

SY7220-5DZD-02-F2，SMC 5通电磁阀

SY7220-5DZD-02-F2，SMC 5通电磁阀

企业QQ:2880626086

手机；17302157802（微信）

电话：028-84634436-8002

邮箱:17302157802@163.com

联系人;余玲

3通阀和5通阀可混合安装

消耗功率: 0.1 W (带节电回路)

集装式可选项众多，例如：铝阀体，DIN导轨，组合式集装式

集装式型号: SS5Y3，SS5Y5，SS5Y7，SS5Y9

系列 7 SY7000

机能 2 2位双电控

线圈规格 - 标准

额定电压 5 DC24V

导线引出方式 D DIN型插座式

LED及过电压保护回路 Z 带指示灯·过电压保护回路

手动操作 D 压下回转锁定式(旋具操作型)

A·B接管口径 02 1/4

螺纹的种类 - Rc

托架 F2 带侧板托架

订制规格 - 标准

CE对应

将电源连接到DC规格电磁阀时

配备（指示灯）浪涌电压抑制器，确认

是否有极性。如果有极性，请注意

以下几点。

没有内置二极管来保护极性，：

如果出现错误，关于极性，阀门中的二极管，

控制装置开关元件或电源设备等，

可能会烧坏。

用二极管保护极性：

如果关于极性的错误，将无法做到

切换阀门。

②施加电压

当电力连接到电磁阀时，请

小心施加适当的电压。电压不当可能会导致

线圈故障或烧坏。

③确认连接。

完成接线后，确认连接是否正确

警告

①润滑

1）阀门在已经过终身润滑，但没有

需要进一步润滑。

2）如果是润滑油，请使用1级涡轮机油（不含油脂）

添加剂），ISO VG32。

 然而，一旦施加润滑，它必须继续作为损失

原始润滑剂可能导致故障。

 有关2级涡轮机油（含添加剂），ISO，请联系SMC

VG32。

④拧入

将配件连接到阀门时，如下所示拧紧。

1）M3，M5型

1.使用SMC接头时，请遵循以下准则。后

用手拧紧，再拧紧1/4（M3），1/6（M5）圈

用紧固工具。但是，如果使用微型配件，

之后用拧紧工具再拧紧1/4圈

用手收紧。用于带垫圈的配件，带2个垫圈

例如，通用弯头或通用三通，紧固一个

额外1/2转。

注）如果配件过紧，可能会导致漏气

配合螺纹断裂或垫圈变形。

但是，如果配件没有充分拧紧，松动

可能会发生螺纹和空气泄漏。

 2.使用SMC接头以外的配件时，请按照

各配件制造商的说明。

2）对于线程

 如下图所示，拧紧适当的拧紧扭矩。

空气源

警告警告

①使用清洁空气

不要使用含有合成化学品的压缩空气

含有有机溶剂，盐类或腐蚀性气体等的油类

这可能会导致损坏或故障。

管道
