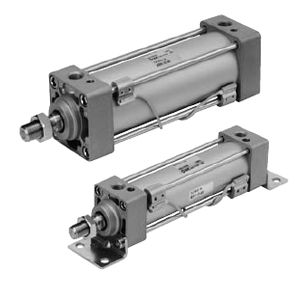

MB 系列 气缸 标准型:单杠双作用

详细

通过变更缸盖形状实现重量消减，较大减少16%

设定了杆端安装件、摆动底座安装件的型号（省去了分别订购气缸和支件的时间）

带磁性开关（MDB-Z系列：MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q）

行程调整标记 - 无

双行程标记 - 行程标记

气缸行程2 - 无气缸行程2

气缸追记号2 - 无防护套,两侧气缓冲

磁性开关型号 P3DWSE 耐强磁场2色显示, 无触点磁性开关, 导线带M12-4针前置插头,

 带指示灯, 2线式, 横引出, 导线长0.3m, 适用电压：DC24V

磁性开关个数 - 2个 或 无

订制规格 - 标准

内置磁环 D 内置磁环

安装方式 T 中间耳轴型

缸径 100 缸径 100mm

通口螺纹的种类 - Rc

气缸行程 100 气缸行程 100mm

气缸追记号 - 无防护套,两侧气缓冲

[不锈钢安装螺丝套件]

可提供以下不锈钢安装螺钉（包括固定螺钉）。按照操作使用它们

环境。 （由于不包括自动开关支架，请单独订购。）

BBA1：适用于D-A5 / A6 / F5 / J5型

注1）有关BBA1的详细信息，请参阅1663页。

当气缸装有D-F5BA型自动开关时，使用上述不锈钢螺

当只有交换机独立发货时，会连接BBA1。

注2）使用D-M9：A（V）/ Y7BA时，请勿使用自动开关安装支架附带的钢制定位螺丝

以上（BMB5-032，BA7 - :::，BMB4 - :::，BA4- :: :)。单独订购不锈钢螺钉组（BBA1），然后选择

并使用BBA1中包含的M4 x 6L不锈钢固定螺丝。

 常闭（NC = b触点）固态自动开关（D-F9G / F9H / Y7G / Y7H型）也可提供。有关详细信息，请参阅1577和1579页。

除上面列出的自动开关外，还提供以下自动开关。

有关详细规格，请参阅1559至1673页。

自动开关类型零件编号电气输入（进入方向）功能
