特征：

固定排量的压泵

较的工作噪音

适合较大的粘度和速度范围

出色的吸油特性

可与轴向柱塞泵、内啮合齿轮泵和叶片泵组合

用途：用于在工业或行走机械应用中压制冷、过滤或润滑回路，例如，塑料加工机、机床、压力机和风力涡轮机。

设置型号液压泵是具有恒定排量的摆线泵。

其基本构成是：法兰壳体 (1)、轴 (2)、排液器元件转子 (3) 和定子 (4)、传动板 (5) 和盖板 (6)。

吸油和排油过程

轴通过传动板按照所示旋转方向驱动转子。内转子与内齿轮油泵啮合并带动其一同旋转。

通过在吸油范围 (S) 内打开的齿隙吸入液压油。吸油区域和压力区域位于啮合区域 (Z) 的相反侧，定子和转子以相反方向滑动时齿侧轮廓形成了径向间隙 (R)，

该间隙将上述区域分隔开。

在压力范围 (P)内，液压油随腔体的缩小而注入压力油口。

属性

带摆线轮廓的装齿啮合线很长。注油及排放区域占据了很大的旋转角度。所以充液脉动很小，因而工作噪音也很小。

摆线泵 PGZ 为自吸式。

所用材料

法兰壳体 (1)：铝轴 (2)、内转子 (3)、内齿轮油泵 (4) 及传动板 (5)：钢制盖 (6)：铸铁

预期用途

摆

所有的技术性能特征均是平均值，适用于边界条件。如果修改基本条件（如粘度），则技术数据也会更改。允许符合相关技术发展水平的分布。在某种程度上，此泵可在允许的技术数据以外工作，但是必须获得博世力士乐的明确书面批准。

2. 液压项目规划

2.1 安装位置

线泵将用于机器和液压站的冷却、过滤及润滑油路中。进行项目规划期间，必须遵守“EU 机器指令”的基本原理或除此之外的类似相关国家法规。根据指令 94/9/EC (ATEX)，它们不得在易爆环境中使用。不允许将其用作液压马达！

轴和排液器由滑动轴承支撑，在按照预期用途工作时，不会产生任何磨损。

如果必须使用吸油过滤器，则必须确保即使过滤器受到污染，也不会过系统的较允许入口工作压力。

请确保相对于外部气压，过渡导管的气密性以及吸油管的尺寸稳定性。

吸油管浸没深度应尽可能深。根据油箱的内部压力、液压油的粘度以及油箱中的流量比情况，即使在较大流量时也不得形成涡流。否则会有吸入空气的危险。

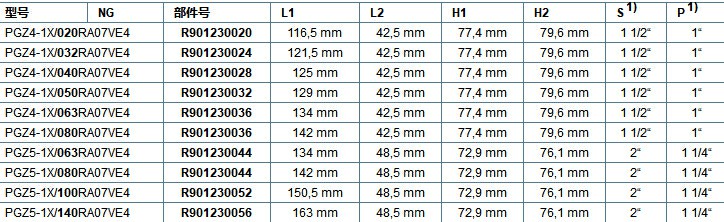

部分型号：

1.2 技术数据

或机器制造商必须确保遵守允许的技术数据和工作条件。泵本身不包含可防止使用非允许数据进行工作的设备。

将泵安装在油箱下方过 10 米的位置时，还必须通过采取额外措施来将入口压力降到较大允许值。

2.2 吸油管路

必须在管路横截面上标出实现设计流量所需的尺寸，以便实现平均 0.6 至 1.2 m/s 的吸油速度。吸油速度不得过 2 m/s 的较大值。

泵本身上的吸油剖面用于实现较大流量，因此仅供参考。如果在速度于所允许较大速度的情况下连续运行，则根据实际吸油速度，标出的吸油管直径尺寸可小于泵的吸油口尺寸。

总而言之，吸油管路的设计尺寸必须遵守允许的入口工作压力（0.7 至 2 bar abs.）！必须避免吸油管弯曲和将若干泵的吸油管组合使用。
