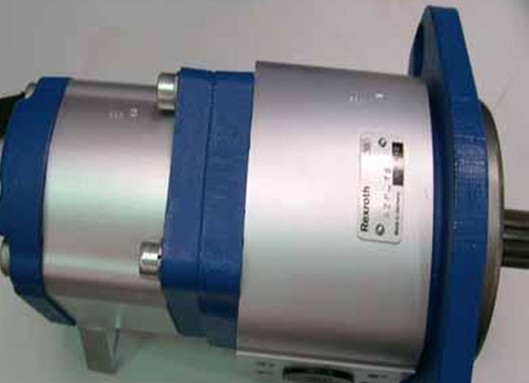

德国博世力士乐径向柱塞泵4WE6M-6X/EG24N9K4

德国博世力士乐径向柱塞泵4WE6M-6X/EG24N9K4

固定排量

自吸式、阀控式

由于液压动态润滑的滑动轴承而拥有长使用寿命

设计紧凑，尺寸便于安装

常数和变量叶片泵的可能性组合

五种规格

产品说明

装配

泵为阀控自吸式径向柱塞泵，排量固定。

泵基本上由壳体 (1)、偏心轴 (2) 以及吸油阀 (4)、压力阀 (5和柱塞 (6) 等泵元件 (3)组成。

吸油和排油过程

柱塞 (6) 相对于偏心轴 (2)沿径向排列。柱塞 (6) 由液压缸 (7) 导向并在弹簧 (8) 作用下贴紧偏心构件 (2)。在柱塞 (6)向下运动的过程中，液压缸 (7) 中工作腔体 (9) 的尺寸将增大。产生的负压力用于自密封边提升吸油阀板 (4.1) 。这样可以打开吸油腔体 (10) 到工作腔体 (9)的连接。工作腔体中充满液压油。在柱塞 (6)向上运动的过程中，吸油阀将关闭，压力阀 (5) 将开启。液压油现可经压力油口 (P)流向系统。

加压压力油口为顺时针方向。

顺时针方向靠近吸油口的压力油口被称为 P1

管路和油口

拔下泵上的保护插头。 ▪

建议使用符合 DIN EN 10305-1 的无缝钢管及可拆卸的管道连接。 ▪

根据油口选择管道内径（吸油速度 1 到 1.5 m/s）。 ▪

入口压力，请参阅技术数据。 ▪

安装前彻底清洁管道和配件。

对泵进行任何操作（例如安装和拆卸）时，须断开系统电源并卸压！ ▪

不允许在未经的情况下对设备进行会影响安全和功能的改造和改动！ ▪

安装防护设备（例如，连轴器保护装置）！ ▪

请勿拆卸任何已有的防护设备！ ▪

必须严格遵守一般情况下有效的安全规程和事故预防规程

整体结构选项包括多路泵

可以从下面的示意图制图表达中看到以下内容：

组成液压缸的压力油口的数量和位置 ▪

点用于标记直接位于加压压力油口的液压缸。

圆圈用于标记未直接位于加压压力油口的液压缸。

虚线和/或点划线显示每个组成壳体中的液压缸。

检查该系统是否完整正确地安装。 ▪

无负载启动泵，并让泵在不加压的情况下运行几秒钟，排出液压油以实现充分润滑。 ▪

不能在没有液压油的情况下运行泵！▪

泵的调节、维护和修理只能由经过、受过培训和指导的人员来完成！ ▪

请仅使用力士乐件备件！ ▪

泵只能在允许的数据范围内工作。 ▪

泵只能在处于较佳状态时工作！ ▪

德国博世力士乐径向柱塞泵4WE6M-6X/EG24N9K4
