日本OMRON欧姆龙安全限位开关D4B-2170N

日本OMRON欧姆龙安全限位开关D4B-2170N

企业QQ：2880626087

手机：  15308020014

电话：  028-84634436-8004

传真：  028-84634436-8007

邮箱：  15308020014@163.com

联系人：王倩

简介：

限位开关就是用以限定机械设备的运动极限位置的电气开关。限位开关有

接触式的和非接触式的。接触式的比较直观，机械设备的运动部件上，安

电路，机械就停止运行或改变运行。由于机械的惯性运动，这种行程开关

有一定的"行程"以保护开关不受损坏。非接触式的形式很多，常见的有

装上行程开关，与其相对运动的固定点上安装极限位置的挡块，或者是相

反安装位置。当行程开关的机械触头碰上挡块时，切断了(或改变了)控制

干簧管、光电式、感应式等，这几种形式在电梯中都能够见到。当然还有

更多的形式。

实物图：

产品信息：

寿命 一般型

动作方式 快动

传动器 顶部柱塞型

保护回路 防止触电保护等级: Class I (带接地端子)

短路保护装置: 10A保险丝 gI 或gG (IEC60269)

导管尺寸 G1/2(PF1/2)

导管数 1

绝缘电阻 同极端子间: 100MΩ以上

各端子与非充电金属部间: 100MΩ以上

(用DC500V兆欧表)

冲击耐电压 同极端子间: 2.5kV

各端子与接地间: 4kV

耐久性（机械） 3000万次以上

(温度、湿度条件: 5～35℃、40～70%RH)

耐久性（电气） 50万次以上 (AC250V 10A)

(温度、湿度条件: 5～35℃、40～70%RH)

接地端子 带接地端子

环境温度范围 使用时: -40～80℃

(无氷結)

环境湿度范围 使用时: 95%RH以下

(无結露)

φ9.2 不锈钢柱塞型

额定频率 50/60 Hz

接点构成 1NC/1NO

型号：

D4SL-2RDA-D4

D4SL-2RDA-D4N

D4SL-2RDA-DN

D4SL-2RDG-D

D4SL-2RDG-D4

D4SL-2RDG-D4N

D4SL-2RDG-DN

D4SL-3JDG-D

D4SL-3JDG-D4

D4SL-3JDG-D4N

D4SL-3JDG-DN

D4SL-3KDG-D

D4SL-4LDG-D

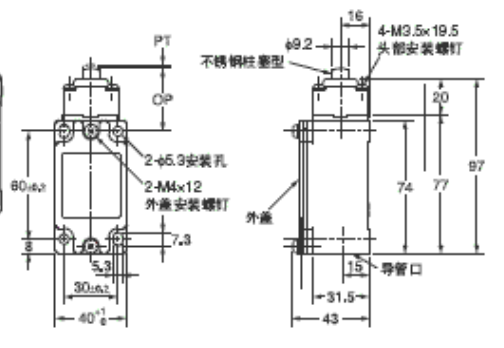

尺寸图：

D4SL-4LDG-D4

D4SL-4LDG-D4N

D4SL-4LDG-DN

D4SL-4MDG-D

D4SL-4MDG-D4

D4SL-4MDG-D4N

D4SL-4MDG-DN

D4SL-4NDA-D

D4SL-4NDA-D4

D4SL-4NDA-D4N

D4SL-4NDA-DN

D4SL-4NDG-D

D4SL-4NDG-D4

D4SL-4QDA-D4N

D4SL-4QDA-DN

D4SL-4QDG-D

D4SL-4QDG-D4

D4SL-4QDG-D4N

D4SL-4QDG-DN

D4SL-4RDA-D

D4SL-4RDA-D4

D4SL-4RDA-D4N

D4SL-4RDA-DN

D4SL-4RDG-D

D4SL-4RDG-D4

D4SL-4RDG-D4N

D4SL-4RDG-DN

D4SL-CN1

D4SL-CN3

D4SL-CN5

D4SL-K1

D4SL-4NDG-D4N

D4SL-4NDG-DN

D4SL-4PDA-D

D4SL-4PDA-D4

D4SL-4PDA-D4N

D4SL-4PDA-DN

D4SL-3KDG-D4

D4SL-3KDG-D4N

D4SL-3KDG-DN

D4SL-3LDG-D

D4SL-3LDG-D4

D4SL-3LDG-D4N

D4SL-3LDG-DN

D4SL-3MDG-D

D4SL-3MDG-D4

D4SL-3MDG-D4N
