用于在运输工件托架或托盘时实现停止或分离– 具有平稳、安静和安全停止等特点。

无需压缩空气即可在传输系统上进行快速、简单地设置。

缸径 32 和 80 mm

行程 20 ... 40 mm

活塞杆伸出后允许的冲击力 480 ... 14600 N

位置感测

固定式缓冲

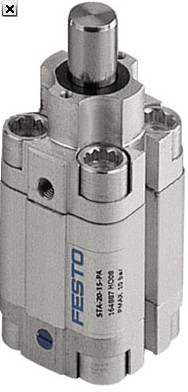

标准型止动气缸，适用于所有应用

缸径16, 20, 32, 40, 50 mm

行程5 ... 30 mm

活塞杆推出后许用的冲击力 880 ... 6280 N

位置感测

固定式缓冲

概览

• 类型：

– 柱销

– 柱销，带内螺纹

– 滚轮

• 单作用，拉

• 双作用，带弹簧，拉

• 双作用，不带弹簧

• 带或不带抗扭转

• 结构紧凑

• 传感器沟槽位于 3 个侧面

• 缓冲特性非常好，活塞杆导向坚固，使用寿命长

• 快速方便地设置传送装置

• 可安全阻挡较高重量为 90 kg的工件托盘、栈板和包装箱

• 通过集成的接近开关感测，节省空间

柱销类型：带/不带抗扭转 柱销类型：带内螺纹以及带/不带抗扭转

滚轮型，带抗扭转

抗扭转 单作用气缸，带弹簧 DFSP-…-P

通过松紧螺丝，抗扭转环科旋转90°。四侧均可连接气源，与冲

击方向无关。

在 DFSP-…-P 派生型中，通过拆除

端盖上的过滤变径口，气缸就能

用作双作用气缸。

派生型：耳轴, 滚轮, 抗旋转

缸径： 50, 63, 80 mm

行程： 30 ... 40 mm

活塞杆伸出后许用的冲击力: 3000 ... 6000 N

位置感测

固定式缓冲

摆动杠杆

一览

• 轻柔止动，不会产生冲击振动或噪音

• 单作用或双作用

• 高性能液压缓冲器，可吸收的冲击能量

• 液压缓冲器可调，可用于多种应用场合

• 进气口位于侧面或底部

• 采用可旋转杠杆布局(90°, 180°,

270°)，可调节主动方向

• 通过电感式接近开关 SIEN感测杠杆位置，通过用于 T

型槽的接近开关SME-/SMT-8感测活塞位置

• 结构坚固使用寿命长

• 导向杆稳定

• 密封件防尘防潮

• 液压缓冲器可根据工件托盘的负载进行调节

• 通过滚花调节螺母 1 能方便地进行调节

• 可在安装位置替换液压缓冲器
