特征：

金属外壳

长寿命

40 mm x 76 mm x 40 mm ( 基本结构)

适合操作速度

1 电缆进口 M 20 x 1.5

无硅

可在变电所应用

EX

可从任意方向操动

弹簧弹力允许的偏差大于较大开关角15°

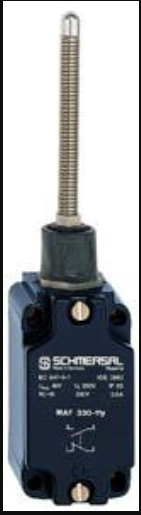

实物图：

参数：

外壳的原材料 压铸轻合金

作用原理 机械的

机械寿命 max. 1.000.000 操作次数

操作元件构造 弹簧杆

抗冲击 50 g / 6 ms

回弹时间 ≤ 1.5 ms

- 标杆的原材料 金属薄膜

- 触点材料 银

 较环境温度 −15 °C

较大保险容量 6 A D型玻璃保险

- 较高环境温度 +80 °C

防护等级 IP65 根据IEC/EN 60529

外壳喷涂 涂色

重量 185 g

型号:

TR 235-11Z

TR 235-11ZUE

TR 235-20Z

TV14H 235-20Z

TV1H 235-02Z

TV1H 235-02ZH

TV1H 235-11Z

TV1H 235-11ZUE

TV1H 235-20Z

TV7H 235-02Z

TV7H 235-11Z

TV7H 235-11ZUE

TV7H 235-20Z

TV7H 235-20ZH

Z1R 235-02Z

Z1R 235-11Z

TR 235-20ZH

T4R 235-02ZH

T4S 235-02Z

T4S 235-11Z

T4S 235-20Z

TK 235-02Z

尺寸图：

TK 235-11Z

TK 235-11ZUE

TK 235-20Z

TK4 235-02Z

TK4 235-02ZH

TK4 235-11Z

TK4 235-20Z

TK4 235-20ZH

TR 235-02Z

TR 235-02ZH

TS 235-02Z

TS 235-02ZH

TS 235-11Z

TS 235-11ZUE

TS 235-20Z

TS 235-20ZH

TV10H 235-02Z

TV10H 235-11Z

TV10H 235-20Z

TV12H 235-02Z

TV12H 235-11Z

TV12H 235-11ZUE

TV12H 235-20Z

TV12H 235-20ZH

TV14H 235-02Z

TV14H 235-11Z

TV14H 235-11ZUE
