内置2个阀柱。

・使用1个阀即可控制真空吸附和破坏。

・宽10mm（与SJ3000系列尺寸相同）。

・带能够调节破坏空气流量的节流阀。

・真空側、破坏側内置可更换的过滤器。

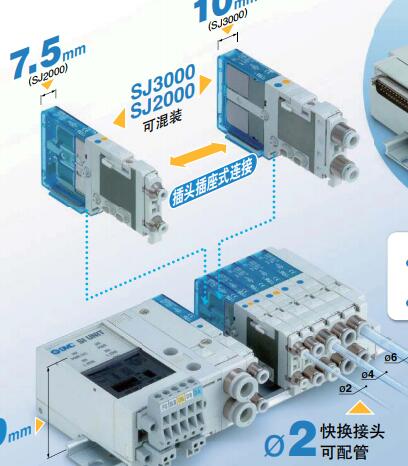

・可与4通电磁阀SJ2000/3000混合安装(订制规格)。

・1台阀同时具有真空吸附和破坏功能。

・带有节流阀，可调节破坏空气的流量。

・在同一个集装式阀上可混合安装标准型阀。

使用真空发生器的回路中的换向阀，有供给阀和真空破坏阀。使用真空泵回路中的换向阀，有真空切换阀和真空选择阀。

 供给阀是供给真空发生器压缩空气的阀。

 真空破坏阀是破坏吸盘内的真空状态，将真空变成大气压或正压力，使工件脱离吸盘的阀。真空切换阀就是接通或断开真空压力源的阀。

真空选择阀可控制吸盘对工件的吸着或脱离，一个阀两个功能，可以简化回路设计。

供给阀印设置于正压管路中，可选用一般换向阀。真空破坏阀，真空切换阀和真空选择阀设置于真空回路或存在有真空状态的回路中，故必须选用能在真空压力条件下工作的换向阀。

真空换向阀要求不泄露，且不用油雾润滑。故使用座阀式和膜片式阀芯结构比较。通径大时可使用外部先导式电磁阀。

不给油润滑的软质密封滑阀，由于其通用性强，也常作为真空用换向阀使用。

　※使用单独EXH.隔板时

・适合0603芯片。

・响应速度：13msec（500mm时※）/18.5msec（1000mm时※）。

・可实现无调的平滑工件脱离。

・无需调节真空、正压的切换时点。

・不需要破坏空气的节流回路。

・真空过滤器：ZFC050（订制规格）。

※真空、破坏单元到工件的距离。

■适用于0603芯片

■响应速度

13毫秒（500毫米*）/ 18.5毫秒（1000毫米*）

*从设备到工作区域的距离

■工件平滑分离，不会过度吹气

当空气释放时，工件不会被吹走。

■在真空和正压之间切换时无需调整时间。 （单信号控制）

■无需为释放空气设计限流器回路。

■N.O。 （断电时的真空吸收型）和N.C.（断电时的真空关闭型）规格可供选择。
