它是一种可与电液伺服阀相媲美的高频响应。

使用高输出比例电磁铁直接驱动阀芯。

使用差动变压器以较小的反馈定位阀芯。

当放大器断电或断开时，所有端口块位置都会恢复。（故障安全功能）

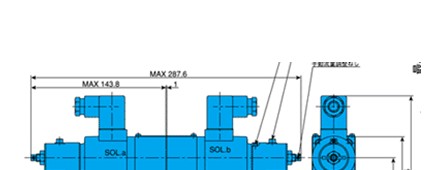

格式 ESH-G

01 - H 510 A - 10 ESH - G

01 - H 520 A - 10 ESH - G

01 - H 540 A - 10

较大工作压力P，A，B MPa 32

T口允许背压MPa 2.5或更少

额定流量L / min

（当阀门压降为7 MPa时） 10 20 35

较大控制流量L / min 22 35 50

限制阀压降MPa 32 21 14

滞后％ 0.5或更少

防水防尘 IP 53

质量kg 2.3

●电动 - 高周长可与液压伺服阀相媲美

这是一个波数响应。

●带高输出比例电磁阀的线轴

它直接驱动。

●差动变压器的小额费用

将阀芯准确地放在后面

我会做的。

●放大器关闭或断开时

当行，返回所有端口块位置

我会的。 （故障安全功能）

●带阀套的钢制阀芯

它使用寿命长。

7没有通风口。

8矿物油型液压油是标准配置。 [R

＆O型和耐磨型ISO

使用VG32,46,68或同等产品

赛。

9运动粘度20至140 mm 2

60°C以满足两种条件

请保持在NAS 9级。

电気放大器和阀门之间的电气连接长度，

请在30米范围内。电磁阀

Idcoil是2芯VCTF 2 mm 2

屏蔽线，差动变压器，

VCTF 0.5 mm 2 4芯屏蔽线

阶跃响应ms

（0→100％位移） 16或更少

频率响应Hz

（90°相位延迟±10％位移） 80或以上

●处理

1安培和阀门在运输与配对中进行调整

因为它组织良好，同样如此

请使用MFG.No.

2差动变压器和杆的零点调节螺钉

Lub的零位调整螺钉已发货

由于它是调整和固定的，螺钉是

请不要盯着

3使阀芯轴水平

43端口或通过流量

对于的方向，P→A→B

建议在→T流程中使用它。

（P→A的边际压差大于P→B

这是因为它很贵。 ）

5调试前彻底冲洗

6该阀门和主执行器的分配

使用管道作为钢管，尽可能短

请这样做。

漂移 供应压力 0.5％或更/ FS（ΔP= 25 MPa）

油温 1.5％或更/ FS（Δt= 40°C）

过滤 在NAS 9级内

使用油温范围℃
