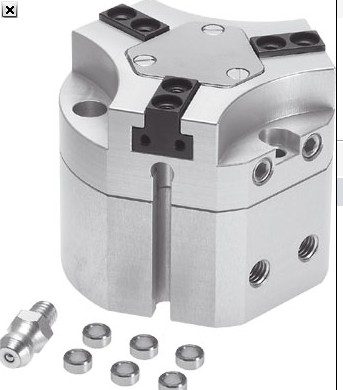

完全密封的气爪运动机构使得气爪适用于非常恶劣的环境条件。
坚固、的运动机构可实现较大的扭矩抗力且使用寿命长。
带力导向的楔形机构将直线运动生的力转变成夹爪运动。
通过力导向三角楔形机构将直线运动产生的力转变成夹爪运动。
这也确保了夹爪的同步运动。
通过使用磨合的夹爪，滑轨就不会产生回转间隙。
用途范围：
· 双作用气爪
· 压缩弹簧用于补充或保持夹持力，
或仅使用一个气源口作为单作用气爪使用
· 适合向外和向内抓取
密封气接口：
连接密封气源（较大 0.5 bar）后，气源流经夹爪。
这可防止颗粒和可溶油等进入气爪的导轨。
气爪采用滑动轴承导轨意味着夹爪和导轨元件之间存在回转间
隙。表中的回转间隙数值采用传统的累加公差方法计算而来
这也确保了夹爪的同步运动。
通过使用磨合的夹爪，滑轨就不会产生回转间隙。
• 可用作双作用和单作用气爪
• 压缩弹簧用于补充或保持夹紧力
• 适合向外和向内抓取
工作和环境条件
小工作压力
HGDD-…-A [bar] 3
HGDD-…-A-G [bar] 4
较大工作压力 [bar] 8
密封气源工作压力 [bar] 0 … 0.5
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4] 标准
工作/先导介质注意事项 可与润滑介质一起工作（在这种情况下，总是需要润滑工作）
环境温度1) [°C] +5 … +60
耐腐蚀等级 CRC2) 2
1) 注意接近开关工作范围
2) 耐腐蚀等级 2，符合 Festo 940 070 标准
元件必须具备一定的耐腐蚀能力。
外部可视元件具备基本的涂层表面，可直接与工业环境或与冷却液、润滑剂等
三点气爪的转动惯量以中心轴为参考系，不带外部夹爪手指，不带负载介质接触。
