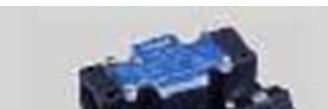

日本NACHI不二越电磁液控换向阀

日本NACHI不二越电磁液控换向阀

液控阀中采用了高性能评价的

SS(SA)-G01湿式电磁阀，因此，具

有使用寿命长，动作准确的特点。

w 高压• 大流量

04口径中可以使用达300r/min、

内部泄油形16 {163} 16 {163}

外部泄油形21 {214} 21 {214}

较大流量R/min 300 600

额定流量R/min 150 300

较高控制压力MPa {kgf/cm2} 25 {255} 25 {255}

较控制压力

MPa {kgf/cm2}

v 内部液控型的较高使用压力受到液

控压力的限制，是25MPa。

b PT连接形DSS (DSA)-G**-C7*-

**-22以带节流的开式交叉C7Y为标

准。

06口径中高达600r/min。

e 压力损失

由于采用了独特的流路设计，实现

大幅度压力损耗，提高了系统的

回路效率。

r 控制及泄油的内部变更可以不用拆

卸阀，通过装卸旋塞就可简单的组

合。

t 内装液控压力型用单向阀。

由内部液控方式，使用串联中间型

卸荷阀，实现了自我确保换向时必

要的液控压力（选配）。

阀口径04 口径06 口径

MPa {kgf/cm2}

P.A.B口35 {357} 32 {326}

n 想调整滑阀的行距时，请在型号的

辅助记号栏中记入“L”。但是压力

中心型中没有。

m 使用爪形时(E3*)，为了准确保持换

向位置，请连续通电。

, 大流量的控制中，TJ压力中心型。

. 中立开口形(A3Z，E3Z，C4，D4)

和PT连接型(C7X，C7Y，D7X，

D7Y)，PAT连接形(C8，D8)，请使

用外部液控方式或内置液控压力用

附单向检验阀。

⁄0 如果连续通电使用，线圈表面温度

会升高。请将阀安装在手触及不到

的位置

压力容积(cm3)

过滤精度25μm以下

附件

安装螺栓

●使用

z 液控压力值表示液控口和油箱口或

与泄油口的差压。另外，压力中心

型，表示液控口和泄油口（DR1、

DR2）的差压。

x 标准为内部液控，外部泄油形，但

需要除此外的型时，可以组换。

请参照E-45。

c 铭牌的JIS记号表示标准的内部液控

和外部泄油型。

所以，请注意，外部液控和内部泄

油都使用E-43、E-44的JIS记号表

示。
