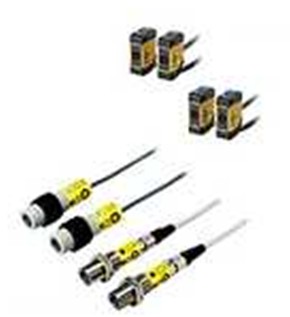

OMRON单光束安全传感器CQM1-0C222

OMRON单光束安全传感器CQM1-0C222

采用对射式光束对进入危险区域的作业者

电源电压 DC12～24V±10%

波动 （p-p） 10%以下 *1 DC24V±10% 波动 （p-p） 10%以下 *1

有效开口角 ±5°(3m)

进行检测的符合标准的安全传感器

检测方式 对射型

外壳材料 树脂 ABS 黄铜

连接方式 导线引出类型 （2m） M12连接器类型

连接控制器 F3SX系列

消耗电流 投光器：15mA以下

PNP晶体管输出负载电流：100mA以

下输出残留电压1V以下 （负载电流

不足10mA的情况下）输出残留电压

2V以下 （负载电流10~100mA以下

时）（因电缆延长而引起的电压下降

受光器：20mA以下

投光器：50mA以下

受光器：25mA以下

检测距离 0.2～3m 0～10m

标准检测物体 φ18mm以上的不透明体 φ11mm以上的不透明体

响应时间 1.0ms （E3ZS单体） *2 2.0ms （E3FS单体） *2

控制输出

除外）

PNP晶体管输出负载电流：100mA以下

输出残留电压2V以下 （因导线延长而引起的电压下降除外）﹡1

DC21.5~24V：投光OFF （源电流：3mA以下）开路或0~2.5V：投光

ON （漏电流：0.1mA以下）﹡1

电源接通后上升时间 100ms

使用环境照度 受光面照度 白炽灯：3,000lx以下、太阳光：10,000lx以下

开关元件的种类 （根据

IEC60947-5-3） DC13 （电磁负载的控制） --

测试输入 （投光器）

DC22.5~24V：投光OFF （源电流：

3mA以下）开路或0~2.5V：投光ON

（漏电流：0.1mA以下）﹡1

环境温度

动作时：-10～+55℃

保存时：-10～+70℃

（但是不应结冰、结露）

动作时：-20～+55℃、

耐冲击 耐久 500m/s2 X、 Y、 Z各方向3次

动作极限 100m/s2

 X、 Y、 Z各方向1,000次

保护结构 IEC规格 IP67

光源 红色发光二极管(660nm) 红外发光二极管(870nm)

指示 投光器：橙/投光指示

受光器：橙/动作指示、绿/稳定指示

保存时：-30～+70℃ （但是不应结冰、结露）

环境温度 动作时：35～85%RH、保存时：35～95%RH （但是不应结冰、结露）

绝缘电阻 20MΩ以上 （DC500V兆欧表）

耐电压 AC1,000V 50/60Hz 1min

耐振动 耐久 10～55Hz 双振幅1.5mm X、 Y、 Z各方向2h

动作极限 10～55Hz 双振幅0.7mm X、 Y、 Z各方向50min

投光器：橙/投光指示

受光器：红/输出OFF指示、绿/输出ON指示
