视觉光源是在所需特征及其背景之间形成极重要反差的关键。

角度环形光源

邦纳角度环形光源从几乎垂直于物体的角度提供照明，能突出表面的不规则性，例如灰尘、凹痕、划痕和其他表面缺陷。

直接连接到PresencePLUS视觉传感器或外部电源

从一个几乎垂直于物体的角度照明

强调不规则表面，如灰尘、凹痕、划痕等表面缺陷

突出轻微的高度差异，如蚀刻、焊球和凸出

标准光源：大小为150mm，采用24V直流电源

提供红外或红色光源型号，可以常亮或频闪控制

使用寿命短为6万小时，取决于型号

D压印工业条码验证

 应用：跟踪制造批次

挑战：代码很并且是压印在金属组件上

解决方案：PresencePLUS Pro条码阅读器

客户收益：可读取各种设计的压印代码

对各个阶段的材料加以跟踪是提GPZ的高效方法。有些条码并不是很清晰，因此需要使用可检测对比度的阅读器。

说明

邦纳PresencePLUS Pro条码阅读器可检测并验证金属部件上压印的2D条码，而不用担心压印条码的变化。

为了增强对比度并方便检测，还有各种光源可供选购。

区域光源

邦纳区域光源可以产生阴影来检测深度变化，照亮特定的表面角度，并当与镜头成一定角度时，会避开表面反射的眩光。

照亮特定的表面角度

当与镜头成一定角度时，会避开表面反射的眩光

区域光源的距离过12英寸

提供尺寸为62 x 62mm、70 x 70mm或80 x 80mm的区域光源，使用24 V直流电源供电

封盖与灌装检测

挑战

确保瓶子正确灌装和封盖

解决方案

当玻璃瓶行经高速输送机时，PresencePLUS P4 COLOR OMNI会确认每个瓶子是否已完全装满，确保瓶塞完全插入并且颜色正确。

双重区域照明灯将为检测提供较佳对比度。

有红外或可见的红光、白光、蓝光、绿光、UV 365（nm）、UV 395（nm）型号可供选择

可常亮或频闪控制

使用寿命为1万至6万小时，取决于型号

可选密封和高亮度型号

区域光源在集中区域提供均匀的照明。布置得当的区域光源可以产生阴影和强光，有助于视觉传感器检测特征是否存在。

创建阴影以检测深度变化

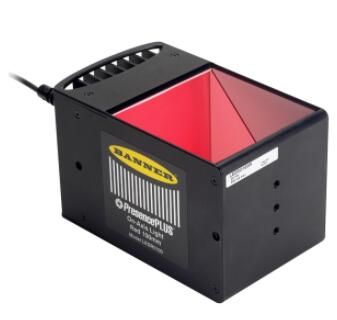

同轴光源

邦纳同轴光源均匀照亮平坦的反光表面，在与相机相同的光路中提供准直照明。

点光源用单个大功率LED提供非常明亮、均匀的照明。

放置到位的点光源可以产生阴影和强光，使视觉传感器能够检测是否存在某个特征。

连续或频闪操作可选

高电平或电平有效选项，视接线而定

提供小区域离轴照明

提供恒定、均匀的光照强度，即使发生电压波动也如此

提供10到30V直流电源

50 mm直径的扁平设计以及30 mm安装基座

可提供红色、白色、蓝色、绿色可见光型号

直接连接到PresencePLUS视觉传感器或外部电源

可以承受冲洗（等级为IP68和IP69K的型号）

用单个大功率LED提供非常明亮、均匀的照明

包括内置聚焦环，用于调整点亮的光斑尺寸

三个镜头选项（视型号而定），以改变光斑尺寸
