宝帝气动阀岛应用指南，8640

宝帝气动阀岛应用指南，8640

安装手册

配置清单

• 配置说明

• 配置图

电磁阀

应用举例 配置软件

3/2 2 x 3/2 5/2 3/2 5/2

功能

技术参数 6524/6525 型电磁阀6526/6527 型电磁阀

安装尺寸11 mm 16.5 mm

压力范围真空 - 10 bar 真空 - 10 bar

流量300 l/min 700 l/min

每个阀岛的阀门数量2 – 24 2 – 24

气动模块MP 11 型，2 和 8 阀MP 12 型，2 和 4 阀

电气模块6, 9 和 12 阀 4, 8 和 16 阀

317

用于气动系统的先导阀和阀岛

8640

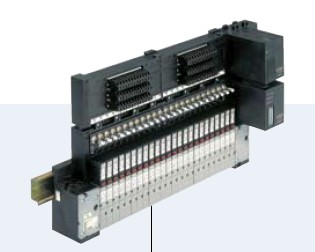

8640 型阀岛系统

6526/6527

更多信息请参见各型号的技术资料，可从 www.burkert.com 下载

6524/6525

工作原理

公共连接多针连接现场总线连接

1 2 3

• 气动控制过程阀

• 电气反馈信号

• 现场总线通讯或并行连接

8640型阀岛系统是模块化结构的系统，可满足特殊

的应用要求。Burkert 提供一套软件，用于方便、地

配置每个满足需要的 8640 系统。

Burkert 配置软件需要确定：

• 阀门型号和数量

• 气源模块 (中间模块) 类型

• 现场总线、先导阀和 I/O 模块等

配置软件产生的结果：

中文样本

的塑料部件需要获得 KTW ，已获得

VDE 的、用于饮用水行业的电磁阀也需要获得该项认

证。对于与介质接触的非金属材料（如橡胶密封材料等）

具有卫生型要求，这也是KTW 基本的要求。

EN 264 “液态燃料燃烧装置的安全关断设备”标准

规定：安全关断阀必须经过相关测试。由测试实验室（如

TÜV）根据相关要求进行测试，并提供测试报告：包括安

全关断阀的功能特性、连续负载能力、电气安全性、密封

性以及含液部件的机械强度。
