工作原理

负载周期100 % ED (连续工作)

工作电源24 V DC, -15 % / +20 %

余波2 Vss

安装侧装

DIN 导轨安装

温度

环境温度

贮存温度

0 to +55 °C

-20 to +60 °C

干扰抑制

抗干扰性

发射干扰

符合电磁兼容性（EMC）标准

EN 50082-2

EN 50081-2

防护等级IP65 / IP67

保护等级3 (VDE0580)

• 有关您的实际配置的相关文件

• 设备清单 (包括)

• 尺寸

• 所需图表

工作原理

• DXF 格式文件，用于集成于您的系统中

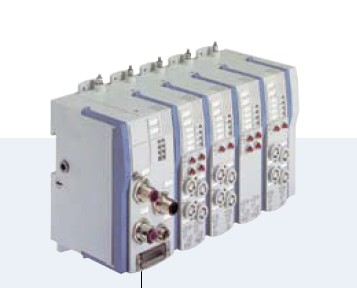

分散自动化系统，防护等级 IP65 / IP67，不需要控

制柜

• 模块化的结构，也可作为带几个分散模块的总站，

结构紧凑

• 将气动模块和电气模块组合在一起

气动模块和电气模块可根据需要以任意顺序

排列，并且首次在同一模块上实现气动和电

气功能。

除了将阀门作为主站，也可采用分散的

单个模块和/或将一个主站与几个分散单元

相结合。电气连接可通过多针接口或现场总

线接口。

阀门技术与高化学阻抗塑料外壳有效

结合，防护等级较高可达 IP67。不需要控

制柜。

技术参数

然后您可得到：

• 有关您的实际配置的相关文件

• 设备清单 (包括)

• 尺寸

• 所需图表

安装手册

• DXF 格式文件，用于集成于您的系统中

系统结构16 DI (数字量输入) 和

16 DO / PO (数字量 / 气动输出)

气动功能两位三通、2 x两位三通和两位五通、三位五通阀，内

部或外部先导控制 (两位三通阀 300 l/min，两位五通

阀 200 l/min)

较大功耗参见操作手册中的技术参数

FreeLINE 是模块化结构的自动化系统，可满足特殊应用要求。为此，Burkert 提供了一套软件，可地将您所需的配置组合在一

起。

该 Burkert 配置软件可方便地创建一套配置，用户可在程序中选择所需模块并将它们组合成一套完整的系统。

然后您可得到：

FreeLINE 是模块化结构的自动化系统，可满足特殊应用要求。为此，Burkert 提供了一套软件，可地将您所需的配置组合在一

起。

该 Burkert 配置软件可方便地创建一套配置，用户可在程序中选择所需模块并将它们组合成一套完整的系统。
