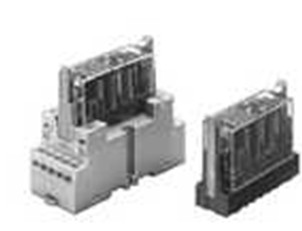

G7SA符合EN标准的小型纤薄型安全继电器

新增Push-In Plus端子台插座系列，与以往的螺钉端子相比，更节省配线工时（与以往的螺钉端子相比，可缩短配线工时约60%*）

带导向接点继电器（获得EN 50205/Class A VDE）

备份机械CE标记（机械指令）

构成互锁回路，可回避机械的危险状态

备有4极、6极产品

便于绘制PWB图形的端子配置

输入输出间加强绝缘，异极间也有一部分加强绝缘

动作特性指的是线圈温度为23℃时的值。

*1. 测量条件：DC5V 1A 电压下降法。

*2. 测量条件：额定电压

　　环境温度条件：23℃

　　不含跳动时间。

*3. 响应时间是指，线圈电压为OFF后至a接点OFF的时间，含跳动时间。

　　测量条件：额定电压

　　环境温度条件：23℃

*4. 测量条件：用DC500V绝缘电阻计测量与耐电压项目中相同的部位。

*5. 3极为、31－32或33－34、4极为43－44、5极为53－54、6极为63－64。

*6. 插座（P7SA）使用时，线圈接点间/异极间为AC2,500V 50/60Hz 1min。

但是， Push-In Plus端子插座（P7SA-□F-ND-PU）使用时，线圈接点间/异极间为AC4,000V50/60Hz 1min。

*7. 耐久性的条件为环境温度15～35℃、环境湿度25～75％RH。因负载条件变动的耐久性能，请参见耐久性曲线数据。

*8. AC15为cosφ=0.3、DC13为L/R=48ms的感性负载。

*9. 此值为开关频率300次/min时的值。

*10.DC12～48V：70～85℃时、额定通电电流6A以0.1A/℃降。

　　DC110V：40～60℃时、额定通电电流6A以0.27A/℃降。

安全继电器插座的特性

*1. P7SA-□F-ND-PU在50～70℃时、连续通电电流6A以0.25A/℃降。

　　P7SA-□F-ND在50～70℃时、连续通电电流6A以0.3A/℃降。

　　P7SA-□F在50～85℃时、连续通电电流6A以0.1A/℃降。

*2. 测量条件：用DC500V绝缘电阻计测量与耐电压项目中相同的部位
