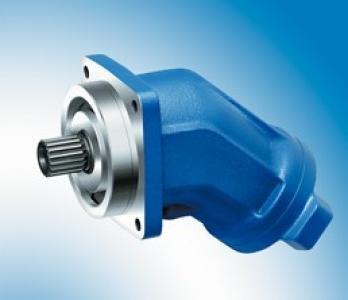

REXROTH轴向柱塞定量马达应用广泛G24K31/A1V

REXROTH轴向柱塞定量马达应用广泛G24K31/A1V

开式和闭式回路

公制型号

通用高压马达

规格 5 … 1000

公称压力达 400 bar

较大压力达 450 bar

可用的公称尺寸齐全，

从而可根据具体应用调整

具有高功率密度

总效率非常高

初始效率高

工作油口 SAE法兰或螺纹

可选配集成式溢流阀

其它可选配的阀门：平衡阀（BVD/BVE），

4) 无径向力转矩，有关径向力请参见表“驱动轴的径向力和轴向力”

表中的数值为理论值，未计算效率和容差。这些值为四舍五入值。 ▪

过较大允许值或于小允许值可能导致功能丧失、

冲洗阀和增压阀

弯轴设计

这些值在以下情况时有效：

- 较佳粘度范围始于 vopt = 36 到 16 mm2/s

- 采用基于矿物油的液压油

2) 较大间歇速度：卸载和检修过程速，t < 5 s 并且 Δp < 150 bar

3) 平衡阀输入流量限制

运转使用寿命缩短或使轴向柱塞单元总体损坏。

速度变化、作为频率函数的角加速度减小、以

及启动时允许的角加速度（于较大角加速度）

90221：环保液压油▪

90222：耐火，不含水的液压油（HFDR/HFDU)▪

90223：耐火液压油 - 含水（HFAE、HFAS、HFB、HFC）▪

等其它允许限值，请参考：样本 90261.

根据 DIN 51524标准，轴向柱塞单元适合使用 HLP 矿物油。

项目规划开始之前，应采用以下样本中的液压油应用说明和要求：

90220：矿物油基液压油和相关碳氢化合物▪

90225：耐火液压油使用的限制技术数据

液压油过滤

根据 ISO 4406 标准，至少需要 达到19/17/14级 的清洁度水平。

例如，在以下情况时，粘度为 10 mm²/s：

滤芯越细，液压油清洁度越高，轴向柱塞单元的使用寿命越长。

根据 ISO 4406，清洁度至少应保持在 20/18/15 级。

在泄油口的液压油粘度小于 10 mm²/s（例如：短时间运行产生高温）时，

HLP 32 油温为 73°C ▪

HLP 46 油温为 85°C

REXROTH轴向柱塞定量马达应用广泛G24K31/A1V
