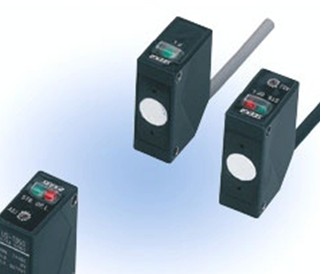

日本神视激光传感器产品介绍，LS-H92

日本神视激光传感器产品介绍，LS-H92

材质及说明

使用环境温度 －10～＋55℃(注意不可结露、结冰)，存储时：－20～＋70℃

使用环境湿度 35～85％RH，存储时：35～85％RH

使用环境照明度 白炽灯：受光面照明度3,000lx以下

耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间

绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表

耐振动 频率10～500Hz 双振幅1.5mm(MAX.10G) X,Y和Z方向各2小时

耐冲击 加速度100m/s2(约10G)　X,Y和Z方向各3次

材质 外壳：PBT(安装部：PEI)、透镜罩：丙烯

电缆 0.1mm2 单芯平行双线屏蔽电缆，长2m(带放大器连接器)(注4)

重量 本体重量：约30g

包装重量：约40g 本体重量：约30g

包装重量：约45g

附件 RF-230(反射镜)：1个

警告标签：1套(根据标准要求，同时随附日语、英语和汉语各一张。) RF-230(反射镜)：1个

警告标签：1套(根据标准要求，同时随附日语、英语和汉语各一张。) RF-230(反射镜)：1个

说明标签：1套(根据标准要求，同时随附日语、汉语各一张。)

(注1)：无时的测量条件为使用环境温度＝+23℃。

(注2)：依据FDA标准的Laser Notice No.50 (2007.6.24)规定，以FDA规则(21 CFR 1040.10及1040.11)为准。

(注3)：检测距离为相对于反射镜RF-330[LS-H92(F)为RF-230]的数值。另外，检测距离表示反射镜的可设范围。亦可在0.1m[LS-H92(F)为0.2m]以下的距离检测物体。

同轴型回归反射型在近距离检测理论上的镜面体或光线容易扩散的物体时，可能会因发生偏光的光线不稳定而导致无法检测。

此时请采取以下措施。

措施

·利用放大器的M.G.S.功能降受光灵敏度值。

·变更反应时间。

·使检测头远离检测物体。

(注4)：电缆不可延长。

技术指导

种类 扩散反射型

长检测距离光点反射型 长检测距离

线性反射型

能 保护构造 IP40(IEC)

使用环境温度 －10～＋55℃(注意不可结露、结冰)，存储时：－20～＋70℃

使用环境湿度 35～85％RH，存储时：35～85％RH

使用环境照明度 白炽灯：受光面照明度3,000lx以下

耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间

绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表

耐振动 频率10～500Hz 双振幅1.5mm(MAX.10G) X,Y和Z方向各2小时

耐冲击 加速度100m/s2(约10G)　X,Y和Z方向各3次

JIS/IEC/GB

适用类型 红色半导体激光

2级(JIS/IEC/GB)

较大输出：3mW

投光波峰波长：655nm 红色半导体激光

1级(JIS/IEC/GB)

较大输出：1mW

投光波峰波长：655nm 红色半导体激光

2级(JIS/IEC/GB)

较大输出：3mW

投光波峰波长：655nm

FDA/IEC/JIS

适用类型

(注2) 红色半导体激光

2级(JIS/IEC/GB)

较大输出：3mW

投光波峰波长：655nm 红色半导体激光

1级(JIS/IEC/GB)

较大输出：1mW

投光波峰波长：655nm 红色半导体激光

2级(JIS/IEC/GB)

较大输出：3mW

投光波峰波长：655nm

材质 外壳：PBT(安装部：PEI)、透镜罩：丙烯

电缆 0.1mm2 单芯平行双线屏蔽电缆，长2m(带放大器连接器)(注4)

重量 本体重量：约30g

包装重量：约40g 本体重量：约35g

包装重量：约45g

附件 警告标签：1套

(根据标准要求，同时随附日语、英语和汉语各一张。) 说明标签：1套

(根据标准要求，同时随附日语、汉语各一张。) LS-MR1(线性反射用透镜附件) ：1个

警告标签：1套(根据标准要求，同时随附日语、英语和汉语各一张。)

(注1)：无时的测量条件为使用环境温度＝+23℃。

(注2)：依据FDA标准的Laser Notice No.50 (2007.6.24)规定，以FDA规则(21 CFR 1040.10及1040.11)为准。

(注3)：LS-H22(F)是长检测距离光点反射型LS-H21(F)和线性反射用透镜附件LS-MR1的成套型号。实际的产品型号为LS-H21(F)。

(注4)：电缆不可延长。

种类 连接器型 电缆型

  带上位通信功能

型

号 NPN输出 LS-401 LS-403 LS-401-C2

PNP输出 LS-401P - LS-401P-C2

电源电压 12～24V DC±10％　脉动P-P10％以下

功耗 通常工作时：950mW以下(电源电压24V时，消耗电流40mA以下)，ECO模式下：780mW以下(电源电压24V时，消耗电流33mA以下)

输出

(输出1、输出2) <NPN输出型>

NPN开路集电极晶体管

・较大流入电流：100mA(LS-403为50mA)(注2)

・·外加电压：30V DC以下(输出和0V之间)

・剩余电压：1.5V以下[流入电流为100mA(LS-403为50mA)(注2)]

<PNP输出型>

PNP开路集电极晶体管

・较大源电流：100mA(注2)

・外加电压：30V DC以下(输出和+V之间)

・剩余电压：1.5V以下[源电流为100mA(注2)]

输出动作 可用突出开关选择入光时ON/非入光时ON短

短路保护 配备

反应时间 80μs以下(H-SP)、150μs以下(FAST)、500μs以下(STD)、4ms以下(U-LG)　可用突出开关选择

外部输入

(投光停止

全自动教导/限定教导) - <NPN输出型>

NPN无触点输入

维护手册

・信号条件：High … +5V～+V或断开

 Low … 0～+2V(源电流0.5mA以下)

・输入阻抗：约10kΩ

・信号条件：High … ＋4V～＋V(流入电流3mA以下)

Low … 0～＋0.6V或断开

・输入阻抗：约10kΩ

工作状态指示灯 橙色LED(输出1、2 ON时亮起)

激光投光指示灯 绿色LED(激光投光时亮起)

Select指示灯 黄色LED(选择输出1、2时亮起)

MODE指示灯 RUN ：绿色LED、TEACH·L/D·TIMER·CUST·PRO ：黄色LED

数字显示 4位(绿色)+4位(红色) LED显示

灵敏度设定方法 通常模式：2点教导/限定教导/全自动教导/手动调节

窗口对比模式：教导(1点、2点、3点)/手动调节

应差模式：教导(1点、2点、3点)/手动调节

微分模式：LS-401□为5步设定，LS-403为8步设定

设定灵敏度微调功能 配备

定时器功能 配备有可变接通延迟定时器/断开延迟定时器/ONE SHOT定时器　有效/无效切换式

 定时器时间 约1〜9,999ms 约0.5ms、1〜9,999ms 约1〜9,999ms

自动防干扰功能 装备[多可贴近安装4台检测头(但是LS-401□在H-SP模式下无效，LS-403在H-SP模式下多可安装2台检测头)]

使用环境温度 -10～＋55℃(4～7台贴近安装时：-10～+50℃、8～16台贴近安装时：-10～＋45℃)(注意不可结露、结冰)、存储时：-20

使用环境湿度 35～85％RH，存储时：35～85％RH

耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间

绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表

耐振动 频率10～150Hz　双振幅0.75mm　X,Y和Z方向各2小时

耐冲击 加速度98m/s2(约10G)　X,Y和Z方向各5次

材质 本体外壳：耐热ABS，外罩：聚碳酸酯，按钮开关：丙烯，突出开关：ABS

电缆 - (注4) 0.15mm2 5芯橡皮电缆，长2m

电缆延长 0.3mm2 以上的电缆全长可延长至100m

重量 本体重量：约15g，包装重量：约20g 本体重量：约65g，包装重量：约75g

(注1)：无时的测量条件为使用环境温度=+23℃。

(注2)：串联连接5～8个LS-401(P)时为50mA，串联连接9～16个时为25mA。

(注3)：串联连接5～16个LS-403时为25mA。

(注4)： 连接器型不附带电缆。请务必另行购买ONE SHOT电缆。

将LS-403连接至CC-Link对应通信单元SC-GU2-C时，请购买无线连接器。

母电缆(4芯)：CN-74-C1(电缆长1m)、CN-74-C2(电缆长2m)、CN-74-C5(电缆长5m)

子电缆(2芯)：CN-72-C1(电缆长1m)、CN-72-C2(电缆长2m)、CN-72-C5(电缆长5m)

无线连接器：CN-70
