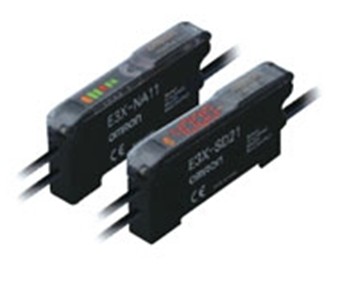

实力品牌欧姆龙简易光纤放大器

实力品牌欧姆龙简易光纤放大器

电源电压 DC12～24V±10% 波动 (p-p) 10%以下

功耗/电流消耗 960mW以下

采用使用简单的单键单功能设计

反射检测体及大型检测体也以业界别的压倒性功率进行稳定检测（装有GIGARAY）

* E3X-NA□□V系列除外。

红色4元素发光二极管 (625nm) 红色发光二极管 (680nm)

(电流消耗40mA以下)

控制输出 开路集电极输出型(NPN或PNP)

灵敏度调整 8转动全回转旋钮(带指示器)

保护回路 电源逆接保护、输出短路保护

负载电源电压26.4V以下、负载电流50mA以下(残留电压：1V以下)

入光时ON/避光时ON 切换式

响应时间 动作、复位：各200μs以下 *1 动作时：20μs以下

复位时：30μs以下 动作、复位：各200μs以下 *1

定时器功能 无定时器、带有OFF延时定时器

开关切换式(定时器时间：固定为40ms)

保存时：-30～+70°C (无结冰、结露)

环境湿度 工作时：35～85%RH

保存时：35～95%RH

防止相互干扰 多5台(光同步式) *2 无 多5台(光同步式) *2

使用环境照度 受光面照度 白炽灯：10,000lx以下、太阳光：20,000lx以下

连接台数 多16台(环境温度规格因连接台数而异)

环境温度 工作时：连接1～3台时：-25～+55°C、连接4～11台时：

-25～+50°C、连接12～16台时：-25～+45°C

（无结露）

绝缘电阻 20MΩ以上(DC500V兆欧表)

保护结构 IEC标准 IP50 (保护罩安装时) IEC标准 IP66 (保护罩安装时)

耐电压 AC1,000V 50/60Hz 1min *3

振动(耐久) 10～55Hz 双振幅1.5mm X、Y、Z各方向 2h

冲击(耐久) 500m/s2 X、Y、Z各方向 3次

连接方式 导线引出型(标准导线长2m)或接插件

连接8台以上的E3X-NA时，为350μs以下。

〔与光纤放大器本体连接或与相邻接插件连接(导线的导体电阻除外))

插拔(耐久) 50次(与光纤放大器本体连接或与相邻接插件连接)

*2. 仅连接E3X-NA系列的光纤放大器时，防止相互干扰功能有效。

*3. 耐水接插件型的耐电压为AC500V。

*4. 耐水型为＋10g。

20ｍΩ以下(DC20mV以下、100mA以下)

材质 外壳 PBT

触点 磷青铜/镍底镀金
