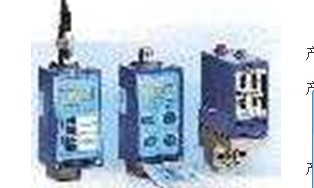

日本欧姆龙压力传感器工作原理，E8F2-A01C

日本欧姆龙压力传感器工作原理，E8F2-A01C

详细介绍

项目型号NPN输出E8F2-A01CE8F2-B10CE8F2-AN0C

PNP输出E8F2-A01BE8F2-B10BE8F2-AN0B

电源电压DC12～24V±10% 波动(p-p) 10%以下

消耗电流70mA以下 *1

压力种类计示压力

压力范围0～100kPa0～1MPa0～-101kPa

压力设定范围0～100kPa0～1MPa0～-101kPa

耐压力400kPa1.5MPa400kPa

适用流体非腐蚀性气体、不可燃性气体

动作模式磁滞状态、窗口状态、自动示教状态

重复度

(ON/OFF输出)±1%F.S.以下

直线性(线性输出)±1%F.S.以下

响应时间(ON/OFF输出)5ms以下

线性输出1～5V ±5%F.S.(输出阻抗：1kΩ、允许负载电阻：500kΩ以上)

输出形式 (ON/OFF)集电极开路输出 (NO/NC) (NPN/PNP输出 因形式而异)

负载电流30mA以下

输出施加电压DC30V以下

使用注意

残留电压NPN集电极开路输出型1V以下(负载电流30mA时)

PNP集电极开路输出型2V以下(负载电流30mA时)

显示方式 *2根据LED3.5位数字显示(红色)、LED显示(绿色)、

输出晶体管ON时、橙色LED亮灯(2输出独立)、LED单位显示(绿色)

显示精度±3%F.S.±1位以下

保护回路逆接、负载短路保护

环境温度范围工作时：0～+55°C、保存时：-10～+60°C (无结冰)

环境湿度范围工作时、保存时：各35～85%RH (无结露)

温度的影响±3%F.S.以下

电压的影响±1.5%F.S.以下

绝缘电阻100MΩ以上(DC500V兆欧表)充电部整体与外壳之间

耐电压AC1,000V 1min

主要作用

振动(耐久)10～500Hz、双振幅1mm 150m/s2 X、Y、Z各方向 11min×3次扫描

冲击(耐久)300m/s2 X、Y、Z各方向 各3次

保护结构IEC标准 IP50

压力孔R(PT)1/8锥形螺钉、M5螺母

连接方式导线引出型(标准导线长2m)

导线UL认定导线

质量(包装后)约110g

材质压力孔铝压铸

外壳耐热ABS

附件安装支架、使用说明书
