FESTO费斯托圆形气缸DSNU-12-25-P-A的规格参数

FESTO费斯托圆形气缸DSNU-12-25-P-A的规格参数

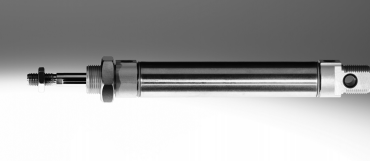

实物图：

活塞：

活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封

圈。活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩

擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的

宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短，易引起早

期磨损和卡死。活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的

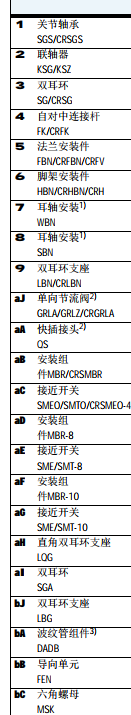

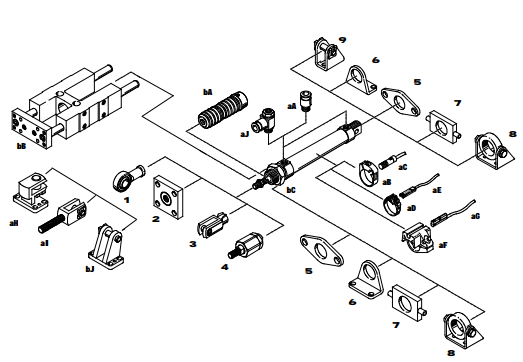

元件一览：

常见故障：

气缸的输出力不足和动作不平稳，一般是因活塞或活塞杆被卡住、润滑不良

、供气量不足，或缸内有冷凝水和杂质等原因造成的。对此，应调整活塞杆

，应更换密封圈和调节螺钉。

气缸的活塞杆和缸盖损坏，一般是因活塞杆安装偏心或缓冲机构不起作用而

的中心;检查油雾器的工作是否;供气管路是否被堵塞。当气缸内存有冷

凝水和杂质时，应及时。

气缸的缓冲效果不良，一般是因缓冲密封圈磨损或调节螺钉损坏所致。此时

造成的。对此，应调整活塞杆的中心位置;更换缓冲密封圈或调节螺钉。

型号：

MFH-3-3/4-S-EX

MFH-5-1/4

MFH-5-1/2

MFH-3-1/8

MFH-3-1/8-S

MFH-3-1/4-S

CBV2-3/4-DPES

DPZ-20-80-P-A

DSNU-16-50-P-A

DSNU-25-80-P-A

DZH-25-125-PPV-A

ADVUP25-P-A-5Z1-10Z2

VADMI-95-P

VL-5-1/8-B

LFR-1/2-D-7-MIDI-A

VSVA-B-M52-MH-A1-1R5L

VMPA1-M1H-H-PI

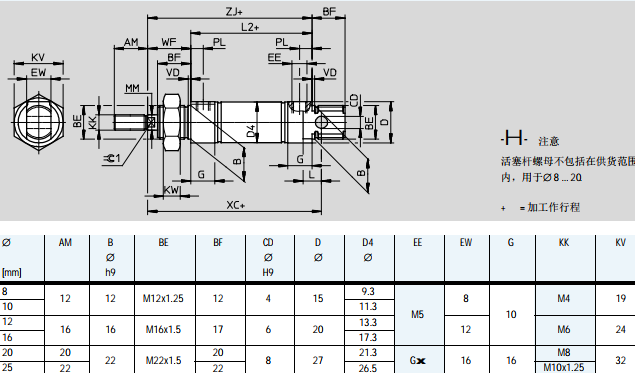

尺寸图：

VMPA1-M1H-J-PI

VSVA-B-M52-AH-A1-1R2L

VN-14-H-T4-PI4-VI5-RI5

DSBA-F-63-80-CA

ADVC-20-5-I-P-A

VAS-30-1/8-PUR-B

VAS-15-1/8-PUR-B

1W-230AC-OD

DSR-12-180-P

DNC-63-200-PPV-A

DNC-125-250-PPV-A

CPV14-GE-FB-8

CPV14-GE-FB-4

CP-FB06-E

LRMA-QS-8

VPEV-W-KL-LED-GH

CPV14-GE-DI02-8

ADN-63-70-I-P-A

DNC-63-30-PPV-A

FESTO费斯托圆形气缸DSNU-12-25-P-A的规格参数
