BURKERT宝德219722气动二位二通角座阀规格图样

BURKERT宝德219722气动二位二通角座阀规格图样

特征：

不锈钢或红铜外壳，带有套头、夹紧式或焊接式接头

高流量

高使用寿命

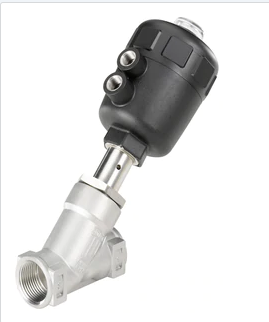

实物图：

说明：

角座阀保持流速能够节省空间.它采用带弹簧安全保护的单作用气动执行机

构来操作的导向角座阀.使用时,应该选择常开或常闭.

角座阀广泛应用于短时间频繁启动，具有反应灵敏，动作准确的特点，配

湿热灭菌柜应用角座阀控制蒸汽量准确控温。

合电磁阀使用，用气动控制可准确控制气体、液体流量。可实现准确控温

、滴加液体等要求。

产品描述：

从外部控制的角座阀由一个气动的活塞执行机构和一个二通阀体构成。根

据环境温度的不同，可以购买两种不同材料（PA 和 PPS）的执行机构。

此类免维护的坚固阀门上，可以加装各种用于显示位置、行程限位器或进

经过验证的、能够进行自动调整的主轴密封件确保了高密封性。利于流动

的二位二通阀体由红铜或铸造的不锈钢构成，能够实现高流量值。在

行手动应急操作的配件。

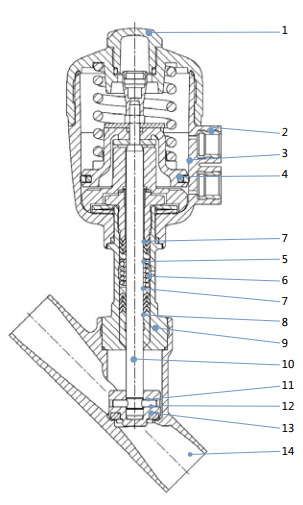

元件一览：

1 透明蓋 PC（若採用 PPS 驅動裝置，則為 PSU 材質）

2 控制空氣孔 1.4305 不銹鋼

3 驅動裝置 PA（若有要求，可提供 PPS 材質）

4 活塞密封件 NBR（若採用 PPS 驅動裝置，則為 FKM 材質）

5 彈簧 1.4310 不銹鋼

6 套筒2) 1.4401 不銹鋼

316L 不銹鋼3)

7 V 型密封環 PTFE（若有要求，可採用 FKM 材質）

8 滑片 PTFE

PEEK1)

9 接頭2) 1.4401 不銹鋼

316L 不銹鋼3)

10 閥軸 1.4401 不銹鋼

11 銷軸 1.4401 不銹鋼

12 轉盤 1.4401 不銹鋼

13 密封件 PTFE（若有要求，可採用 NBR、

FKM、EPDM 材質）

14 閥殼 316L 不銹鋼

型号：

124222

124228

124234

124239

124247

124251

124252

124255

124257

124258

124260

124286

124288

124302

124305

124306

124307

124321

124357

124385

124395

124401

124404

124410

124137

124141

123999

124007

124012

124024

124034

124037

124038

124039

124074

124084

124093

124095

124107

124110

124113

124122

124220

124144

124150

124151

124152

124156

124157

124169

124185

124187

124188

124198

124205

124210
