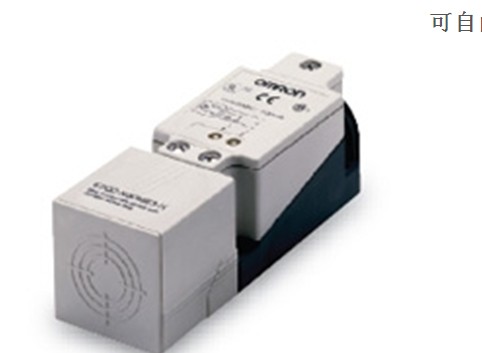

YS产品OMRON方柱型接近传感器

YS产品OMRON方柱型接近传感器

连接方式 端子台型

质量 约240g

标准检测物体 铁60 × 60 × 1mm 铁90 × 90 × 1mm 铁60 × 60 × 1mm 铁90 × 90 × 1mm

响应频率 150Hz 100Hz 20Hz

电源电压

检测方向可按前面、侧面（上下、左右90°单位）变更

可类似限位开关的感觉进行安装

应差 检测距离的15%以下

检测物体 磁性金属(非磁性金属检测距离降)请参见Catalog的“特性数据”

(使用电压范围) DC12～48V 纹波 (p-p) 10%以下(DC10～60V) AC24～240V (AC20～253V) 50/60Hz

消耗电流/漏电流 20mA以下 1.7mA以下请参见Catalog的“特性数据”

时序图

AC：NO/NC切换式

保护回路 逆接保护、负载短路保护

控制输出 开关容量 200mA以下 8～500mA

残留电压 3V以下(负载电流200mA时) 请参见 Catalog的“特性数据”

指示灯 电源显示(绿色)、检测显示(黄色) 电源显示(绿色)、动作显示(黄色)

动作模式

(靠近检测物体时) E3型：NPN NO + NC、F3型：PNP NO + NC

详情请参见 Catalog的“输入输出段回路图”中的

环境温度 工作时：-25～+70℃，保存时：-40～+70℃ (无结冰、结露)

环境湿度 工作时：35～85%RH 保存时：35～95%RH (无结露)

Y型：AC4,000V　50/60Hz　1min　充电部整体与外壳间

振动(耐久) 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h

冲击(耐久) 500m/s2 X、Y、Z各方向 10次

温度的影响 屏蔽型 -25～+70℃的温度范围+23℃时、检测距离的±10%以内

非屏蔽型 -25～+70℃的温度范围+23℃时、检测距离的±15%以内

电压的影响 额定电源电压±10%的范围内、额定电源电压时、检测距离的±2%以内

绝缘电阻 50MΩ以上(DC500V兆欧表)充电部整体与外壳间

耐电压 E□型、F□型：AC1,000V　50/60Hz　1min　充电部整体与外壳间

保护结构 IEC标准　IP67 *
