图尔克压力传感器基本信息,PT1VR-1004-I2-H1141

图尔克压力传感器基本信息,PT1VR-1004-I2-H1141

  • 所属分类:TURCK/图尔克传感器
  • 浏览次数:
  • 发布日期:2018-08-07
  • 产品概述
  • 性能特点
  • 技术参数

图尔克压力传感器基本信息,PT1VR-1004-I2-H1141


详细介绍

型号 PT1VR-1004-I2-H1141

货号 6836032

压力范围

相对压力 -1…0 bar(表压)

-14.5…0psi

-0.1…0MPa

可耐过压 ð 3 bar

抗冲击压力 ï 3 bar

响应时间 < 2 ms, 典型值 1 ms

长期稳定性 0.25% FS, ,符合EN 60770-1标准

供电

工作电压 7…33 VDC

电流损耗 ð 23 mA

短路保护 / 反极性保护 是 / 是

防护类型和等级 IP67 / III

绝缘电压 750  VDC

输出


使用注意

1路输出 模拟量输出

模拟量输出

电流模拟量输出 4…20 mA

负载: ð  (电源电压 -7) / 20  kò

精度LHR 模拟量输出 ± 0.3 %满量程BSL

温度状态

介质温度 -40…+125 °C

温度系数 ± 0.2 %满量程/10K

周围环境

环境温度 -30…+85 °C

储藏温度 -50…+100 °C

防震动性 20 g, 15…2000 Hz, 15…25 Hz,振幅 +/-15 mm 符

合IEC68-2-6标准

防冲击性 100 g (11 ms) 符合IEC61508标准

外壳

外壳材料 不锈钢1.4404(AISI 316L), 不锈钢 V4A (1.4404) /

PA12-GF30

接液部分材质 不锈钢1.4404/(316L)

压力传感器材质 陶瓷 Al2O3

密封圈材料 FPM

过程连接 G¼"外螺纹

压力连接扳手尺寸/连接螺母 24

电气连接 接插件, M12 × 1

较大扭矩 20 Nm

功能原理

PT …-1000 系列压力传感器通过作用于陶瓷

膜片工作。针对不同型号的过程信号可被转换

为电流模拟量4…20mA (2线) 或电压模拟量

0…10V (3线)

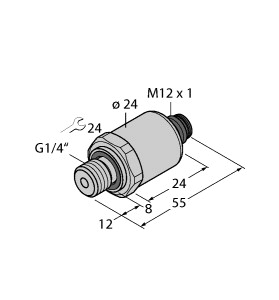

产品图片

图尔克压力传感器基本信息,PT1VR-1004-I2-H1141
