图尔克流量传感器 ，FCS-G1/2A4-AP8X-H1141

图尔克流量传感器 ，FCS-G1/2A4-AP8X-H1141

主要分类

流量报警

流量检测这程需要对极限值和流量曲线进行、可再现的监控。

流量传感器可检测液体和气体介质流速的关键偏差。

典型的应用区域是焊接应用中的冷却回路监测（例如，防止泵的空运行）

，以及风管和空调设备中的流量监测。由于量热模式，还会监测介质的温度。

流速测量

除了可再现性之外，流速测量还要求达到既定的度。

流量计可连续、地测量每单位时间内的既定液体流量，

适用于必须获得定性一致的流程结果以及液体稳定供应的应用。

我们提供的流量计采用量热、磁感应和漩涡测量原理，适用于各种应用领域。

液体监测流量传感器

■ 热式功能原理

■ 电位计调节

■ 通过LED显示流量状态

■ 3线直流, 19.2…28.8 VDC

■ 常开触点，PNP输出

■ M12快速插头

功能原理

插入式流量传感器基于热式原理。 测量探头通

过与流体介质的温度相比较进行加热， 当流体

经过探头的时候，会带走加热线圈的一部分热

量。 通过测量这两个热敏电阻之间的阻值差变

化 来反应流体流速的变化。 图尔克耐磨损的

热式流量传感器可用于液体或气体介质的流速

监控。

安装方式 插入式传感器

工作范围 1…150 cm/s

工作范围 3…300 cm/s

开关特性 typ. 8 s (2…15 s)

开时间 typ. 2 s (1…15 s)

关时间 typ. 2 s (1…15 s)

温度梯度，响应时间 较大 12 s

温度梯度 ð 250 K/min

介质温度 -20…+80 °C

环境温度 -20…+80 °C

工作电压 19.2…28.8 VDC

电流损耗 ð 80 mA

输出性能 PNP, 常开触点

额定工作电流 0.4 A

压降在 Ie ð 1.5 V

短路保护 是

反极性保护 是

防护等级 IP67

外壳材料 不锈钢型, V4A (1.4571)

探头材质 不锈钢, V4A (1.4571)

较大扭矩 100 Nm

电气连接 接插件, M12 × 1

耐压等级 100 bar

过程连接 G ½"

开关状态指示 6个LED指示灯链，绿/黄/红

灯指示流速状态 6个LED指示灯链

显示： 流速于设定值 LED指示灯 红

显示： 流速等于设定值 LED指示灯 黄

显示： 流速高于设定值 4路LED指示灯 绿

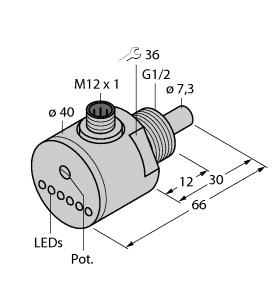

产品图片
