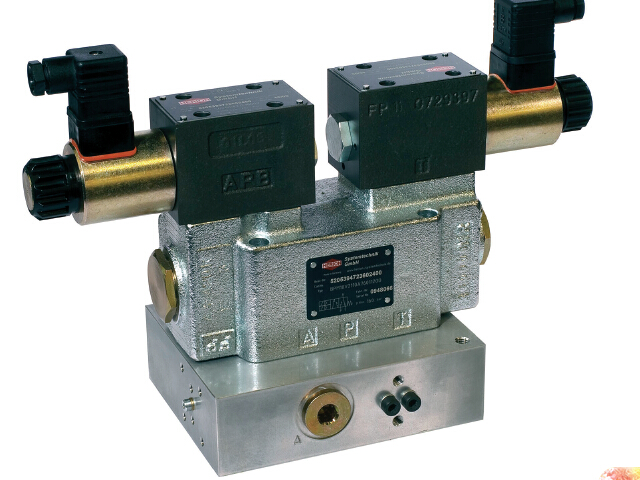

HERION液压电磁阀注意事项，S6VH11G02000160V

HERION液压电磁阀注意事项，S6VH11G02000160V

性能特点

特点编辑

（1）外漏堵绝，内漏易控，使用安全。

（2）系统简单，便于维护，廉。

（3）动作快速，功率微小，外形轻巧

液压电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。

电磁阀用于控制液压流动方向，的机械装置一般都由液压缸控制，所以就会用到电磁阀。

液压电磁阀是指液压传动中用来控制液体压力﹑流量和方向的元件。其中控制压力的称为压力控制阀，控制流量的称为流量控制阀，控制通﹑断和流向的称为方向控制阀。

1.压力控制阀按用途分为溢流阀﹑减压阀和顺序阀。

(1)溢流阀：能控制液压系统在达到调定压力时保持恒定状态。用於过载保护的溢流阀称为安全阀。当系统发生故障，压力升高到可能造成破坏的限定值时，阀口会打开而溢流，以系统的安全。

(2)减压阀：能控制分支回路得到比主回路油压的稳定压力。减压阀按它所控制的压力功能不同，又可分为定值减压阀(输出压力为恒定值)﹑定差减压阀(输入与输出压力差为定值)和定比减压阀(输入与输出压力间保持一定的比例)。

(3)顺序阀：能使一个执行元件(如液压缸﹑液压马达等)动作以后，再按顺序使其他执行元件动作。油泵产生的压力先推动液压缸1运动，同时通过顺序阀的进油口作用在面积A 上，当液压缸1运动完全成后，压力升高，作用在面积A 的向上推力大於弹簧的调定值后，阀芯上升使进油口与出油口相通，使液压缸2运动。

操作方式

2.流量控制阀，利用调节阀芯和阀体间的节流口面积和它所产生的局部阻力对流量进行调节，从而控制执行元件的运动速度。流量控制阀按用途分为5种。

(1)节流阀：在调定节流口面积后，能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。

(2)调速阀：在载荷压力变化时能保持节流阀的进出口压差为定值。这样，在节流口面积调定以后，不论载荷压力如何变化，调速阀都能保持通过节流阀的流量不变，从而使执行元件的运动速度稳定。

(3)分流阀：不论载荷大小，能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀；得到按比例分配流量的为比例分流阀。

(4)集流阀：作用与分流阀相反，使流入集流阀的流量按比例分配。

(5)分流集流阀：兼具分流阀和集流阀两种功能。

3.方向控制阀按用途分为单向阀和换向阀。

（1）单向阀：只允许流体在管道中单向接通，反向即切断。

（2）换向阀：改变不同管路间的通﹑断关系﹑根据阀芯在阀体中的工作位置数分两位﹑三位等；根据所控制的通道数分两通﹑三通﹑四通﹑五通等；根据阀芯驱动方式分手动﹑机动﹑电动﹑液动等。
