产品描述：

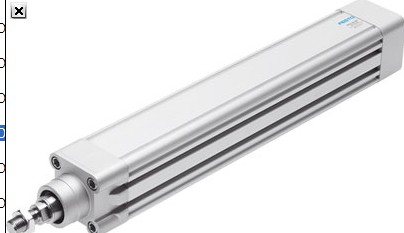

有杆电缸 ESBF 是一种采用活塞杆的直线电缸。驱动元件为电驱动的丝杆，将电机的旋转运动转换成活塞杆的直线运动。

有杆电缸基于 ISO 15552 标准。机械接口大部分与标准气缸 DSBF相同。

两种丝杆类型可选：

规格 32 … 50:

– 滚珠丝杆 (BS)

– 滑动丝杆 (LS)

规格 63 … 100:

– 滚珠丝杆 (BS)

选项：

• 耐腐蚀等级高

• 防护等级 IP65

• 加长活塞杆

• NSF-H1 润滑脂，用于食品和饮料行业应用场合

• 附件众多

行程 100 mm

活塞杆螺纹 M12x1,25

反向空隙 30 µm

丝杆直径 16 mm

每米行程的重力惯性力矩JH 0.4804 kgcm2

每kg工作负荷的重力惯性力矩JL 0.02533 kgcm2

质量惯性力矩, JO 0.0777 kgcm2

0 mm行程时的移动质量 467 g

每10 mm 行程所增加的重量 47 g

0 mm行程时的基本重量 1,237 g

每 10 mm 行程的附加质量系数 26 g

马达类型 步进马达

伺服马达

位置检测 用于接近式传感器

丝杆螺距 10 mm/U

活塞杆的较大角度偏移 +/- 0.2 deg

基于标准 ISO 15552

装配位置 任意

活塞杆末端 阳螺纹

防护等级 IP40

环境温度 0 ... 60 °C

较大驱动扭矩 5.6 Nm

驱动轴的较大径向力 130 N

较大输送力 Fx 3,000 N

设计结构 带滚珠丝杆的电缸

螺杆类型 球螺纹丝杆

防止扭转/导向 具有普通轴承导向

较大加速度 15 m/s2

较高速度 0.83 m/s

重复精度 ±0,01 mm

持续通电率

耐腐蚀等级 CRC 2 – 中等腐蚀影响

储藏温度 -20 ... 60 °C

相对空气湿度 0 - 95 %

无负载时的驱动扭矩 0.2 Nm
