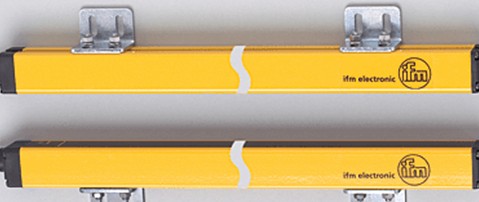

易福门安全光幕电气数据

易福门安全光幕电气数据

通过久经考验的 M12 连接器轻松连接

应用

保护功能 手保护

电气数据

的危险区域和门的防护

符合 IEC 61496 4 类的要求

单元可选范围宽广

紧凑坚固的设计，适用于严苛工业环境

工作电压公差 [%] 20

工作电压 [V] 24 DC

防护等级 III

电流损耗 [mA] 83

发射装置

电流损耗 [mA] 42

输出

反相保护 是

开机延迟时间 [s] < 2

光线种类 红外线

波长 [nm] 950

接收装置

电气设计 PNP

OSSD输出数 2

每个OSSD输出电流负载较大值 [mA]

短路保护 是

反应时间

反应时间 [ms] 8.5

工作条件

使用地点 等级C符合EN 60654-1标准,

监控范围

保护区域高度 [mm] 610

分辨率(检波容量d) [mm] 30

保护区域宽度 (光强度） [m] 0...4

保护区域宽度（高光强度） [m] 3...12

应用不受天气影响

环境温度 [°C] -10...55

存储温度 [°C] -20...70

IEC 61496-1

抗震

IEC 61496-1

安全分类

允许较大的相对空气湿度 [%] 95

外壳防护等级 IP 65; IP 67

/测试

EMC电磁兼容

IEC 61496-1

抗冲击

ISO 13849-1 种类: 4, PL: e

IEC 61508 SIL 3

原材料 外壳: 铝; 前面透镜: PC

结构长度 [mm] 663

显示器/操作件

显示

IEC 62061 SILCL 3

使用寿命 TM (Mission Time) [h]

安全性PFHd [1/h] 1.1E-08

机械技术数据

重量 [g] 2502

尺寸 [mm] 663 x 28 x 30

发射装置 1 LED

接收装置 2 LED

附件（附送）

请注意传感器和插座的接线(参见技术参数表)。

安装角度: 4

安装螺母: 4

螺母

注释

说明 用于8针插座，颜色不规范。

包装单位 1 件数
