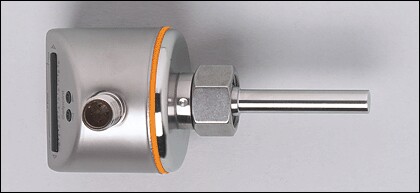

IFM齐平变送器选用方法

IFM齐平变送器选用方法

用于的液体静压液位检测

容器和水槽壁中的齐平安装

耐用的密封不锈钢外壳，防护请腐蚀性介质和湿气进入

可调整的模拟输出，带有可调节的范围和零点

可作为两线或三线连接

可耐受过载的陶瓷测量元件

可耐受压力峰值和真空

快速安装，无须维护

可调节的模拟输出

直观友好的操作

应用 卫生系统

介质 软膏状的及固体的介质; 液体和气体介质

介质温度 [°C] -25...80

工作电压 [V] 14...30 DC

绝缘电阻小值 [MΩ] 100; (500 V DC)

防护等级 III

反相保护 是

抗压强度

6000 mbar 2400 inH2O 600 kPa

爆破压力小值

30000 mbar 12000 inH2O 3000 kPa

压力 相对压力

齐平安装 是

电气数据

总的输入/输出

输入和输出总数 模拟输出数量: 1

输出

输出数量 1

测量范围

-12.5...250 mbar -5...100.4 inH2O -1.25...25 kPa

测量值起点

输出信号 模拟信号

模拟输出数量 1

模拟电流输出 [mA] 4...20

负载较大值 [Ω] 550; (Ub = 24 V; (Ub - 13 V) / 20 mA)

过载保护 是

测量/设定范围

-12.5...100 mbar -5...40.2 inH2O -1.25...10 kPa

测量值终点

50...250 mbar 20.2...100.4 inH2O 5...25 kPa

线性偏差 [测量范围值的%] < ± 0,5; (Turn down 1:1)

滞后偏差 [测量范围值的%] < ± 0,1; (Turn down 1:1)

长时间稳定性 [测量范围值的%] < ± 0,1; (Turn down 1:1; 每年)

设定步距

0.5 mbar 0.2 inH2O 0.05 kPa

精度/偏差

重复精度 [测量范围值的%] < ± 0,1; (温度波动< 10 K; Turn down 1:1)

特征曲线偏差 [测量范围值的%] < ± 0,6; (Turn down 1:1 线性，

包括滞后及重复精度 极限点设定符合DIN 16086标准)

温度系数零点 [测量范围值的百分比 / 10 K] < ± 0,1; (0...80 °C)

温度系数量程 [测量范围值的百分比 / 10 K] < ± 0,4; (0...80 °C)

反应时间

模拟输出响应时间较大值 [ms] 3

软件/编程

EMC电磁兼容

EN 61000-4-2 ESD 4 kV CD / 8 kV AD

EN 61000-4-3 HF电磁场辐射 10 V/m

EN 61000-4-4 Burst 2 kV

参数设定 零点; 测量范围值

接口

通信接口 EPS

工作条件

环境温度 [°C] -25...80

存储温度 [°C] -40...100

外壳防护等级 IP 67

/测试

EN 61000-4-6 射频场感应的传导抗扰度 10 V

抗冲击

DIN IEC 68-2-27 50 g (11 ms)

抗震

系统接口 螺纹连接 G 1 外螺纹 密封锥面

注释

如果具有3A证书的适配器用于安装，3A才有效。

DIN IEC 68-2-6 20 g (10...2000 Hz)

MTTF [年] 271

机械技术数据

重量 [g] 385.6

原材料 不锈钢(1.4404 / 316L); PEI; FKM

材料(潮湿部件) 陶瓷 (99.9 % Al2 O3); PTFE;

不锈钢(1.4435 / 316L); 表面特征值: Ra < 0,4 / Rz 4

开关动作寿命 1亿

包装单位 1 件数
