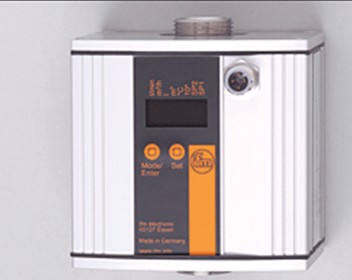

IFM声波流量传感器结构方式

IFM声波流量传感器结构方式

应用 加法器功能; 用于工业应用

安装 通过适配器连接管道

介质 水; 乙二醇溶液; 冷却润滑剂; 油

粘度油: 7...40 mm²/s (40 °C)

高粘度油: 30...68 mm²/s (40 °C)

适用于水、油和乙二醇溶液

可用于高流量情境

也可对不导电的水进行测量

带有开关输出、模拟输出和脉冲输出

拥有容积流量、总流量和温度的指示

介质温度 [°C] -10...80

抗压强度 [bar] 16

输入 计数器复位

输出数量 2

输出信号 开关信号; 模拟信号; 脉冲信号; (可配置)

电气设计 PNP/NPN

电气数据

工作电压 [V] 19...30 DC; (符合EN 50178 SELV/PELV标准)

电流损耗 [mA] 100

绝缘电阻小值 [MΩ] 100; (500 V DC)

防护等级 III

反相保护 是

开机延迟时间 [s] 10

数字输出数量 2

输出功能 常开/常闭; (可设定参数)

开关量输出DC电压降较大值 [V] 2

脉冲输出 流量计

短路保护 是

短路保护类型 脉冲

开关量输出DC的持续电流负载 [mA] 250; (每个输出)

模拟输出数量 1

模拟电流输出 [mA] 4...20; (可调整量程)

负载较大值 [Ω] 500

模拟电压输出 [V] 0...10; (可调整量程)

负载电阻小值 [Ω] 2000

过载保护 是

测量/设定范围

测量范围

0...50 l/min 0...3 m³/h

0...49.9 l/min 0...2.995 m³/h

测量值起点, ASP

0...40 l/min 0...2.4 m³/h

测量值终点, AEP

显示范围

0...60 l/min 0...3.6 m³/h

分辨率

0.1 l/min 0.005 m³/h

开关点, SP

0.1...50 l/min 0.005...3 m³/h

复原点, rP

10...50 l/min 0.6...3 m³/h

流量较大值

60 l/min 3.6 m³/h

开关点, SP [°C] -9.8...80

复原点, rP [°C] -10...79.8

测量值起点 [°C] -10...62

测量值终点 [°C] 8...80

设定步距 [°C] 0.2

步距

0.1 l/min 0.005 m³/h

流量监控

脉冲值 0.1 l...1 000 000 m³

脉冲长度 [s] 0,05...2

温度监控

测量范围 [°C] -10...80

分辨率 [°C] 0.2

精度/偏差

流量监控

度(在测量范围) < ± (3 % MW + 0,2 % MEW) /

< ± (5 % MW + 0,5 % MEW); (水; 乙二醇: 35%; 油: 粘性68 mm²/s，当温度40°C时)

响应时间T05 / T09 [s] T09 = 70 (Q > 5 l/min); (水)

软件/编程

参数设定 流量监控; 数量计; 预设容量计; 温度监控

工作条件

重复精度 0,1 l/min; 6 l/h; 0,006 m³/h

温度监控

度 [K] ± 3 (Q > 1 l/min)

反应时间

流量监控

反应时间 [s] 0.25; (dAP = 0)

可编程的延迟时间dS, dr [s] 0...50

用于开关量输出的阻尼dAP [s] 0...1

温度监控

环境温度 [°C] -10...60

存储温度 [°C] -25...80

外壳防护等级 IP 67

/测试

抗震

DIN IEC 68-2-6 5 g (10...2000 Hz)

MTTF [年] 175

承压设备指令 良好的工程实践; 可用于2组流体; 根据需求流体组1的流体

EMC电磁兼容

EN 61000-4-2 ESD 4 kV CD / 8 kV AD

EN 61000-4-3 HF电磁场辐射 10 V/m

EN 61000-4-4 Burst 2 kV

EN 61000-4-5 Surge 0,5 kV

EN 61000-4-6 射频场感应的传导抗扰度 10 V

抗冲击

DIN IEC 68-2-27 20 g (11 ms)

机械技术数据

重量 [g] 1514

原材料 外壳: AlMgSi0.5 已铝阳极氧化处理; 密封圈: FKM;

接插件外壳: 黄铜 optalloy镀层; PA 6.6; 保护膜: PA

测量值 字母数字显示, 4位数字

编程 字母数字显示, 4位数字

附件（附送）

材料(潮湿部件) 不锈钢(1.4404 / 316L); FKM; PES; Centellen 200

系统接口 螺纹连接 G 3/4 扁平密封

显示器/操作件

显示

显示单位 6 x LED, 绿色 (l/min, m³/h, l, m³, 10³, °C)

开关状态 2 x LED, 黄色

密封圈: 2, Centellen

附件(可选)

密封圈: 仅带同时供货的Centellen密封圈

适配器用于管道: 1 x R1/2, 特种钢, E40178

适配器用于管道: 1 x R1/2, 黄铜, E40151

MW = 测量值
